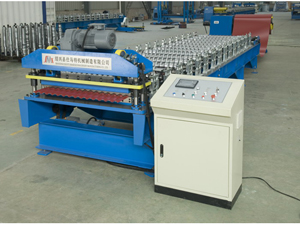

Maquina Formadora de Panel Ondulado
Descripción:
La Maquina Formadora de Panel Ondulado, también llamado maquina de conformado de chapa ondulada o maquina de laminación de onda, es un nuevo tipo de maquinaria de conformación de rollo en frío usado para hacer paneles ondulados (hojas, placas) para edificios de acero.
Esta Maquina Formadora de Panel Ondulado ha utilizado hojas de acero en espiral (paneles) como sus materias primas. Y se compone principalmente de desbobinador (desbobinador), sistema de guiado, el sistema de perfilado, sistema de corte, sistema de control eléctrico, sistema hidráulico, y el soporte.
Esta máquina formadora de panel ondulado está diseñada con PLC de control de modo y tecnología de regulación de velocidad CA de frecuencia variable, y puede hacer especialmente en forma de placas de onda de diferentes especificaciones a través del proceso de desbobinado, laminación continua, el rodillo en frío, y automático fijo - longitud el corte de láminas de metal.
Embalaje y Envío:
Para esta máquina formadora de panel de onda, su máquina principal empacada al desnudo en el recipiente y las piezas de repuesto se ponen en la caja de madera.
Parámetros técnicos:
NO | Artículo | Parámetros | Comentarios | |
1 | Material adecuado | Tipo | Lamina de Acero de Color | |
Espesor (mm) | 0.4-0.7 | |||
Rendimiento (MPa) | 230-300MPA | |||
Ancho (mm) | ≤ 1250 | |||
Capacidad de Desenrollador | 5T/8T/10T | De acuerdo al cliente | ||
2 | Material de los rodillos | Placa de Cromo No45 con placa de cromado duro | ||
3 | Velocidad de Línea (m / min) | 20-25 | ||
4 | Estructura soporte Rodillo interno | Columna guía | ||
5 | Sistema de control eléctrico | PLC | Marca: Mitsubishi o Siemens | |
6 | Puesto de Operación | Pantalla táctil + Botón |
Componentes:
No | Nombre | Cantidad | Comentarios | |
1 | Devanadora | 1 juego | De acuerdo al Cliente | |
2 | Principal de la máquina | Dispositivo de Pre-Corte | 1 juego | De acuerdo al Cliente |
Dispositivo de alimentación | 1 juego | |||
Dispositivo de rodaje | 1 juego | De acuerdo al Cliente | ||
Sistema de Formación de Rollo | 1 juego | |||
Guarda Móvil de Guardia | 1 juego | De acuerdo al Cliente | ||
Dispositivo de Corte posterior | 1 juego | Hidráulico / motor eléctrico de corte, sin residuos | ||
Sistema hidráulico | 1 juego | |||
3 | Sistema de control eléctrico | 1 juego | ||
4 | Soporte / apilador automático | 1 juego | De acuerdo al Cliente |
Como un fabricante profesional y proveedor de maquinas formadoras de panel ondulado en China, Smartech Machinery Manufacturing Co., Ltd también provee líneas de formación de techo y paneles de pared, maquinas formadoras de entrepiso, maquina formadora de perfil purlin, maquina formadora de doble capa, maquina formadora de tubería de bajada, línea de producción de suelos metálicos, maquina soldadora de vigas en H, maquinaria auxiliar, places de acero de color, entre otros. Todos nuestros productos cuentan con la certificación ISO9001:2000, y han sido bien recibidos por clientes de Europa, Oriente medio, Sureste Asiático, y Sur África, en países tales como Rumania, Ucrania, Surinam, India, Rusia, Brasil, Portugal, Honduras, Egipto, Bangladesh, etc. Si usted necesita de nuestra línea de formación de panel ondulado, por favor, contáctenos.
