Descripción

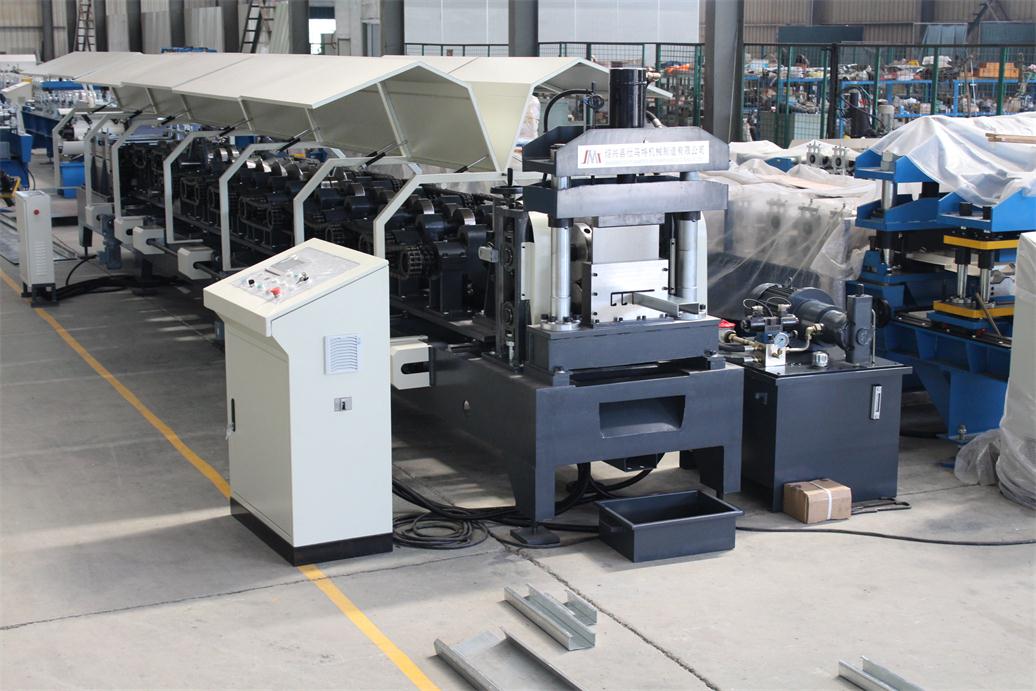

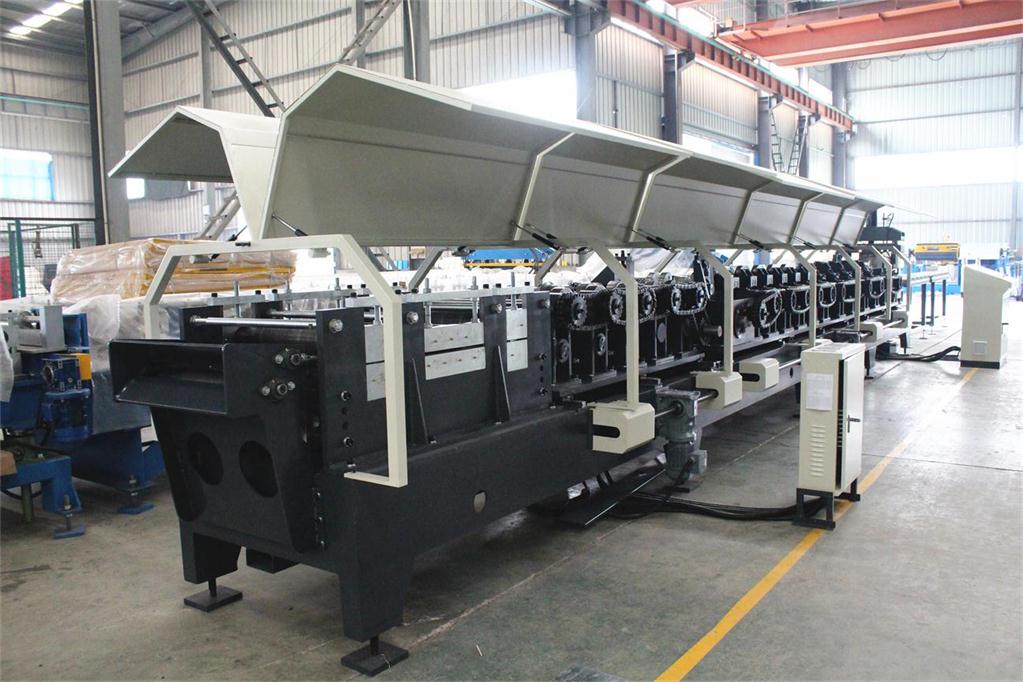

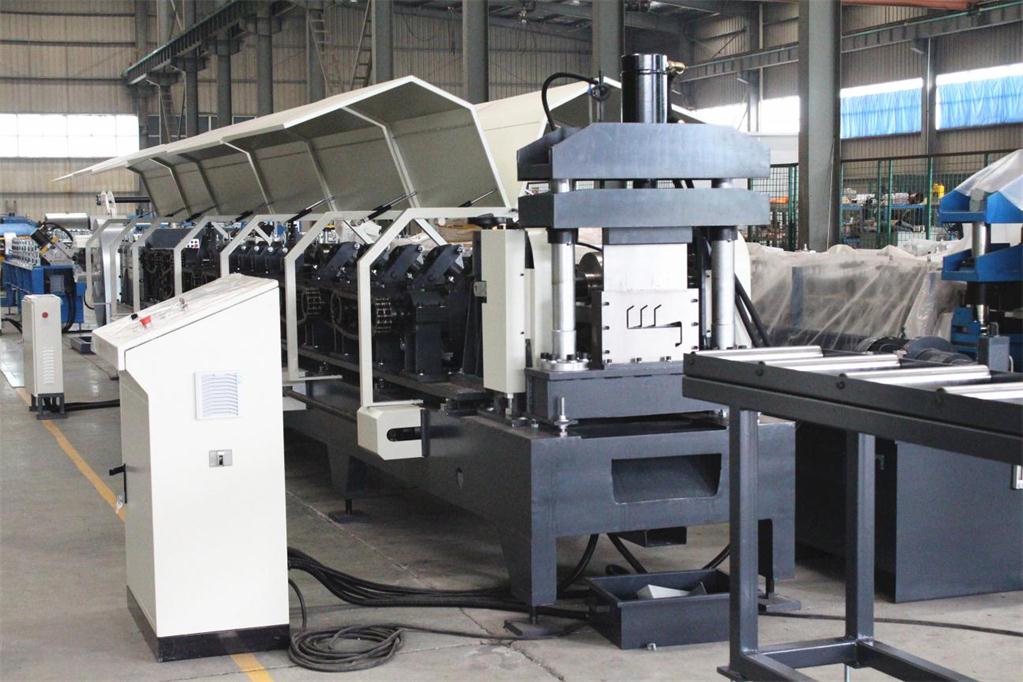

La línea de perfilado de correas C/Z intercambiables consiste en el desenrollador de expansión hidráulica, equipo de nivelación, sistema de perfilado, equipo de punzonado, equipo de corte, estación hidráulica, sistema de control eléctrico y soporte para las correas. La máquina realiza la producción de, tanto los perfiles C como los perfiles Z, con tan solo modificar la dirección de los rodillos. La línea de perfilado de correas C/Z intercambiables produce perfiles de diferentes tamaños mediante el movimiento automático de los rodillos.
Proceso
Desbobinado → Alimentación de chapa → Laminado en frío → Punzonado y corte

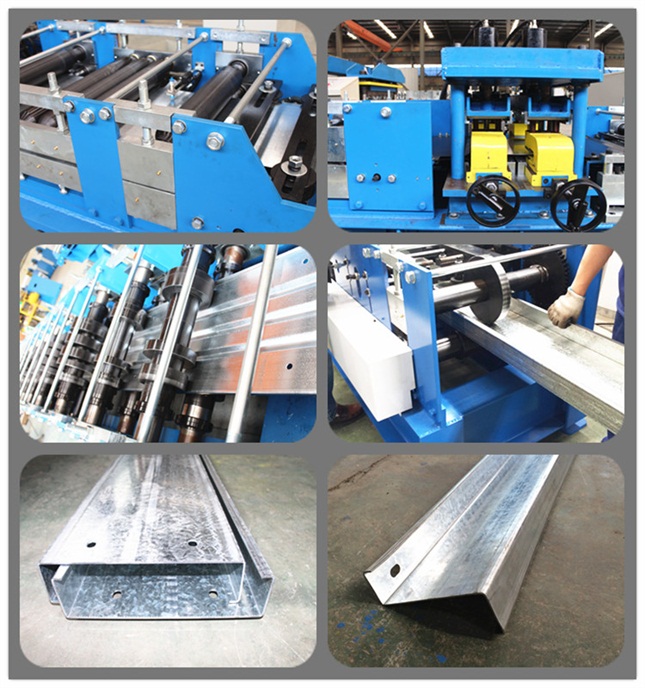

Partes principales de la línea de perfilado

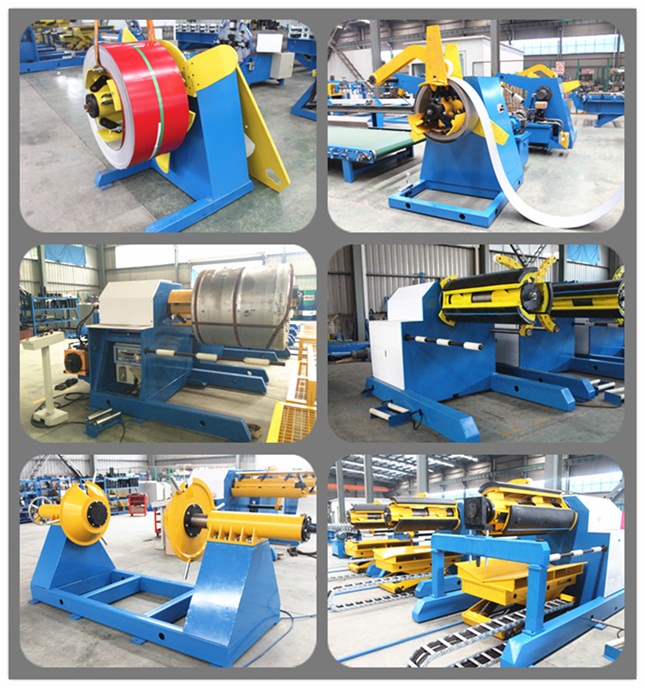

Desbobinador

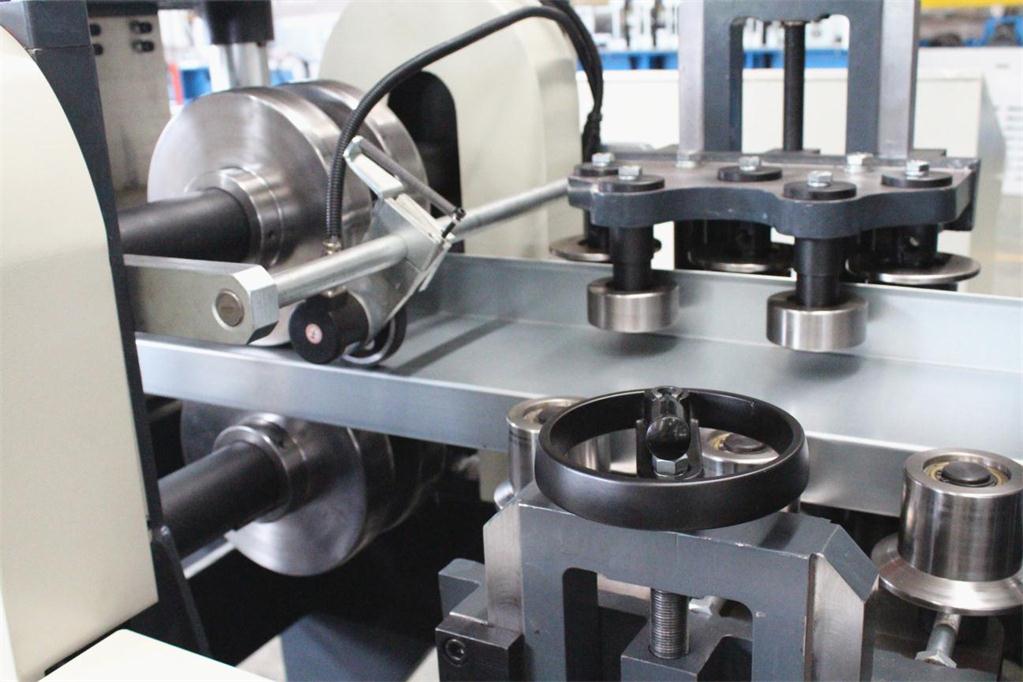

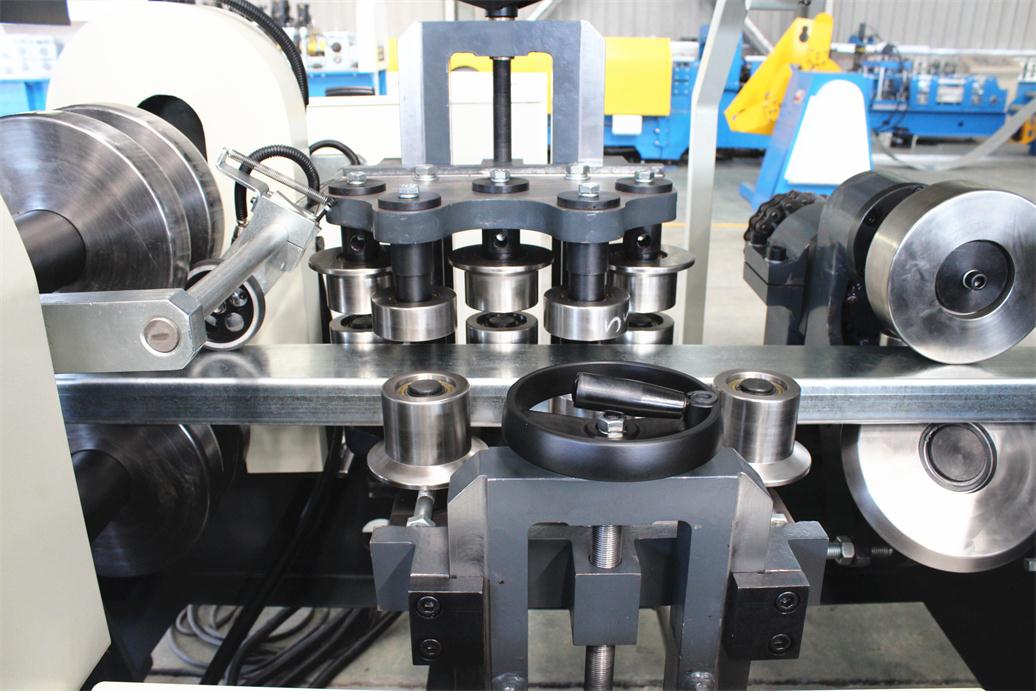

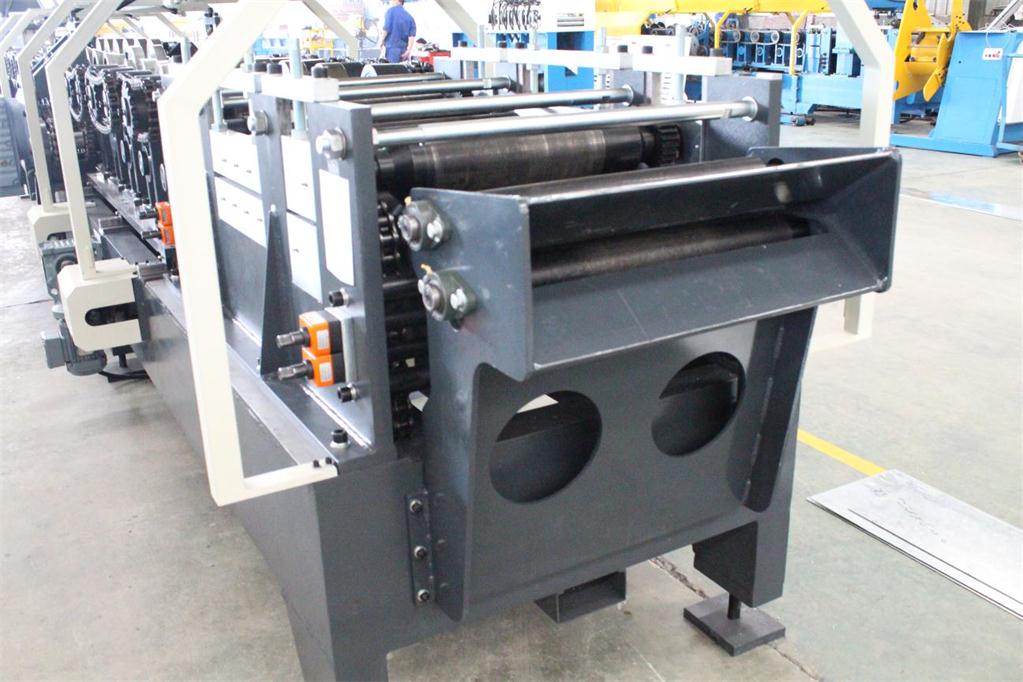

Sistema de guía
Sistema de nivelación

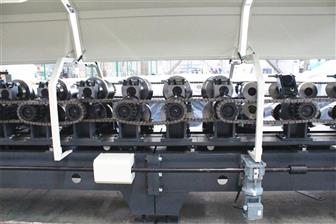

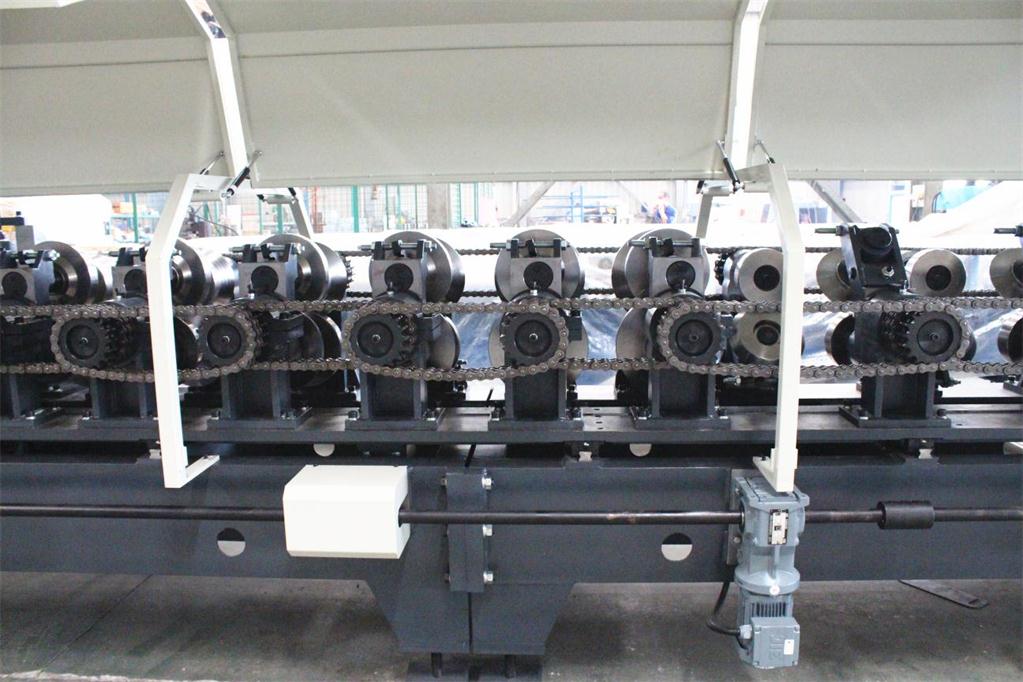

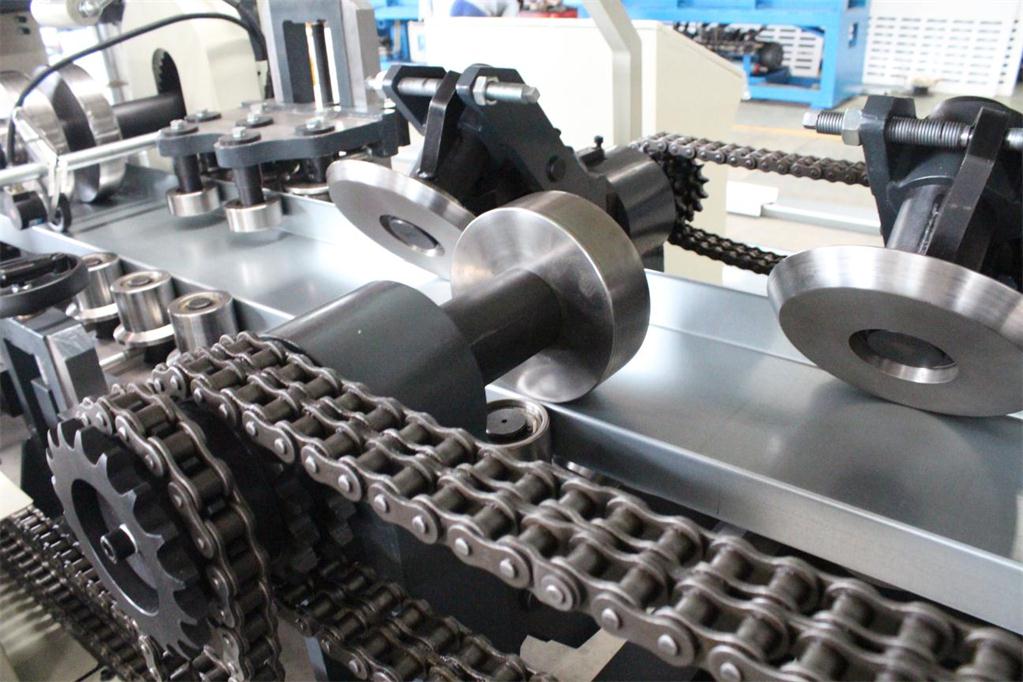

Sistema de perfilado

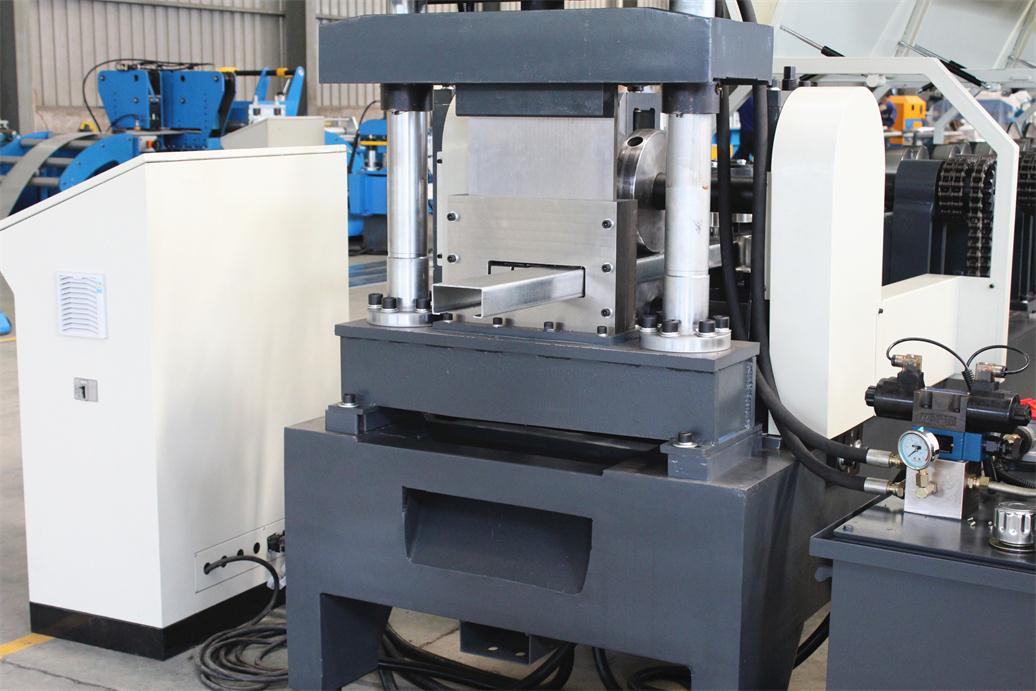

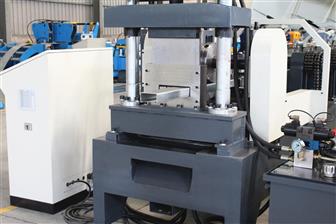

Sistema de corte

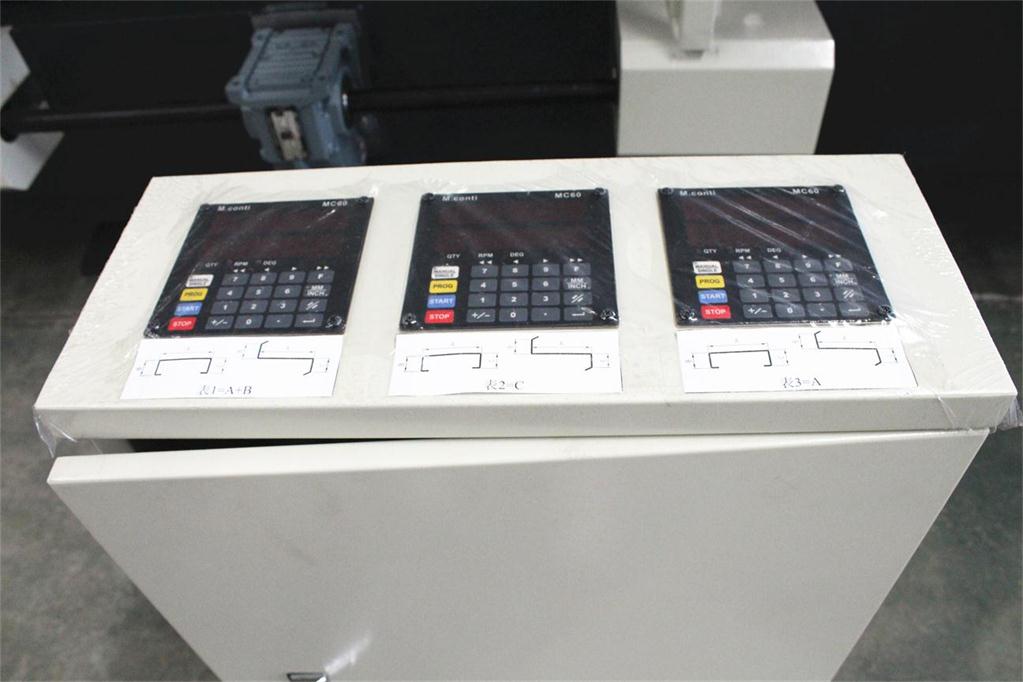

Sistema de control eléctrico
Sistema hidráulico

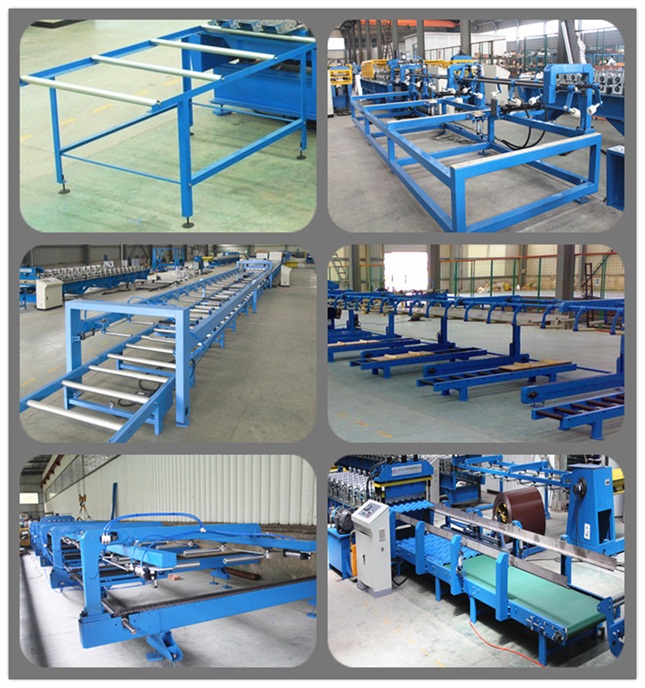

Soporte

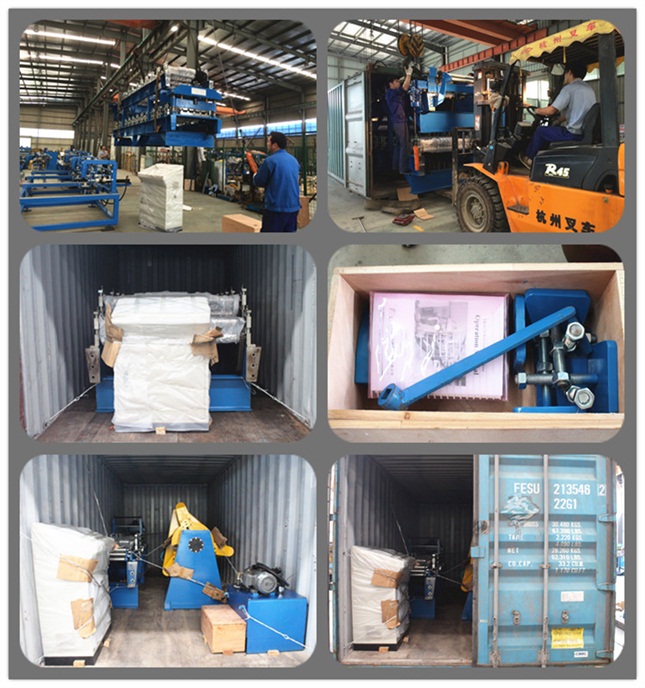

Empaque y transporte
La máquina principal de la línea de perfilado de correas C/Z intercambiables se coloca en contenedores y las piezas de repuestos en cajas de madera.
Especificaciones
Nº
|
Item
|
Parámetros
|
Observaciones
|
1
|
Material adecuado
|
Tipo
|
Chapa de acero galvanizado
|
|
Espesura (mm)
|
1.6 a 3.2
|
|
Límite elástico (MPa)
|
230 a 300
|
|
|
Anchura (mm)
|
≤1250
|
|
|
|
Capacidad de la devanadora
|
5T/8T/10T
|
De acuerdo con las exigencias del cliente
|
2
|
Material del rodillo
|
Acero para cojinetes con tratamiento de temple
|
|
3
|
Velocidad de línea (m/min)
|
10
|
Punzonado y corte excluidos
|
4
|
Sistema de control eléctrico
|
PLC
|
Marca: Mitsubishi o Siemens
|
5
|
Mesa de operación
|
Pantalla táctil + botones
|
|
Componentes
Nº
|
Denominación
|
Cantidad
|
Observaciones
|
1
|
Desenrollador
|
1 juego
|
Según el cliente
|
2
|
Máquina principal
|
Dispositivo de alimentación
|
1 juego
|
|
Sistema de nivelación
|
1 juego
|
|
Sistema de punzonado
|
1 juego
|
Según el cliente
|
Sistema de perfilado
|
1 juego
|
|
Sistema de post-corte
|
1 juego
|
Cuchillas incluidas
|
Sistema hidráulico
|
1 juego
|
|
3
|
Sistema de control hidráulico
|
1 juego
|
|
4
|
Apiladora automática / Soporte
|
1 juego
|
Según el cliente
|
