Descripción

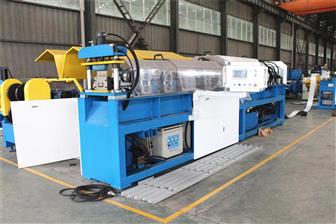

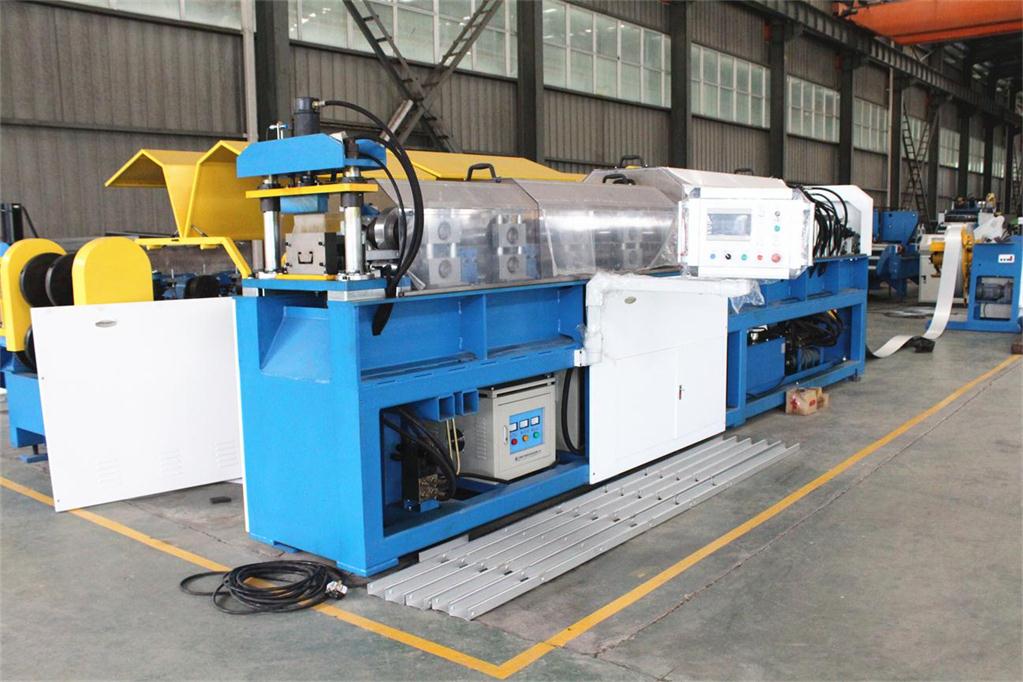

La perfiladora de estructura de acero ligero es una máquina de laminado en frío de estructura que realiza una producción continua automática. Esta laminadora de acero ligero incluye: el desenrollador hidráulico de expansión, equipo de nivelado, sistema de perfilado, equipo de punzonado, equipo de corte, estación hidráulica, sistema de control eléctrico y soporte para las correas. Nuestra perfiladora de estructura de acero ligero adopta el control lógico programable (PLC por sus siglas en inglés), frecuencia de corriente alterna (AC por sus siglas en inglés) y tecnología de ajuste de velocidad, y como resultado, realiza una producción automática continua. Por consiguiente, esta laminadora de acero ligero representa una manera innovadora de producir estructuras de acero con mayor efectividad y al mismo tiempo ahorrar energía.

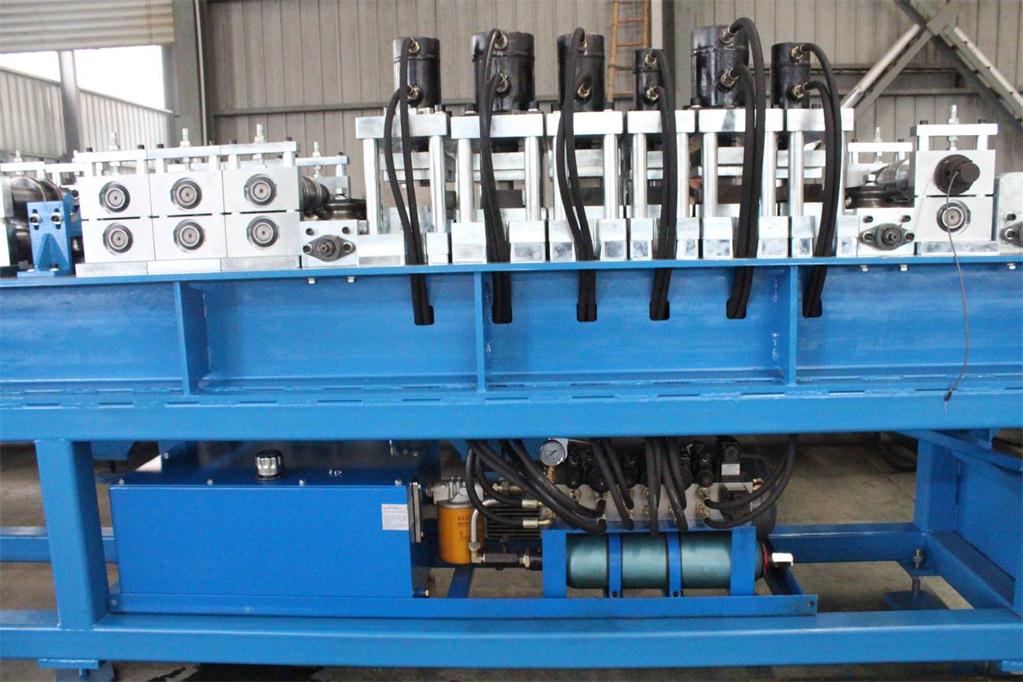

Componentes principales de la perfiladora de estructura de acero ligero

Desenrollador Sistema guía Sistema de nivelación Sistema de punzonado Sistema de perfilado Sistema de post-corte Software para estructura de acero Sistema de control eléctrico Sistema hidráulico Soporte

Empaque y transporte

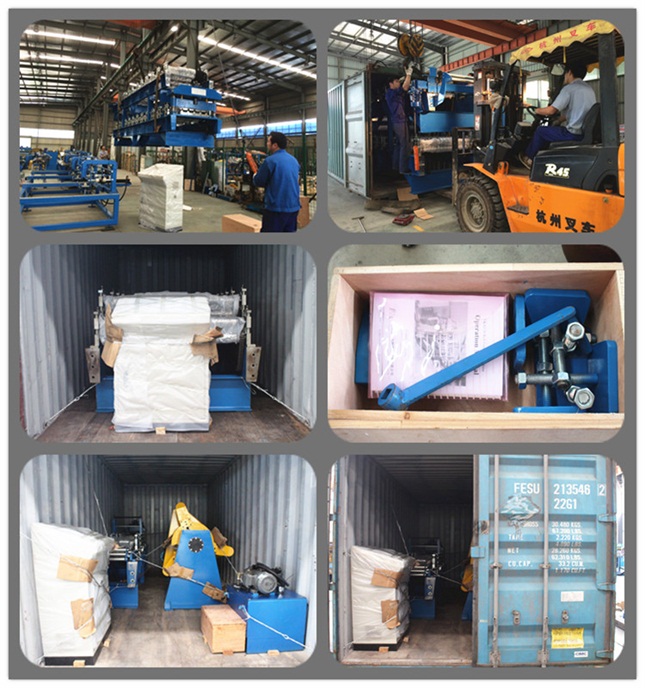

La máquina principal de la laminadora de acero ligero se coloca en contenedores, y los repuestos son colocados en cajas de madera.

Especificaciones

Item Parámetros Observaciones
1 Material indicado Tipo Chapa de acero galvanizado
Espesura (mm) 1.15
Limite elástico (MPa) 230 - 300
Anchura (mm) 182 mm
Capacidad de la devanadora 3T De acuerdo con las exigencias del cliente
2 Material del rodillo Acero para cojinetes con tratamiento de temple
3 Velocidad de laminación (m/min) 30
4 Estructura de soporte del eje de rodillo Columna guía
5 Sistema de control eléctrico PLC Marca: Mitsubishi o Siemens
6 Mesa de operación Pantalla táctil y botones

Componentes

Denominación Cantidad Observaciones
1 Desenrollador 1 juego Según el cliente
2 Máquina principal Dispositivo de alimentación 1 juego
Sistema de nivelación 1 juego
Sistema de punzonado 1 juego Según el cliente
Sistema de post-corte 1 juego

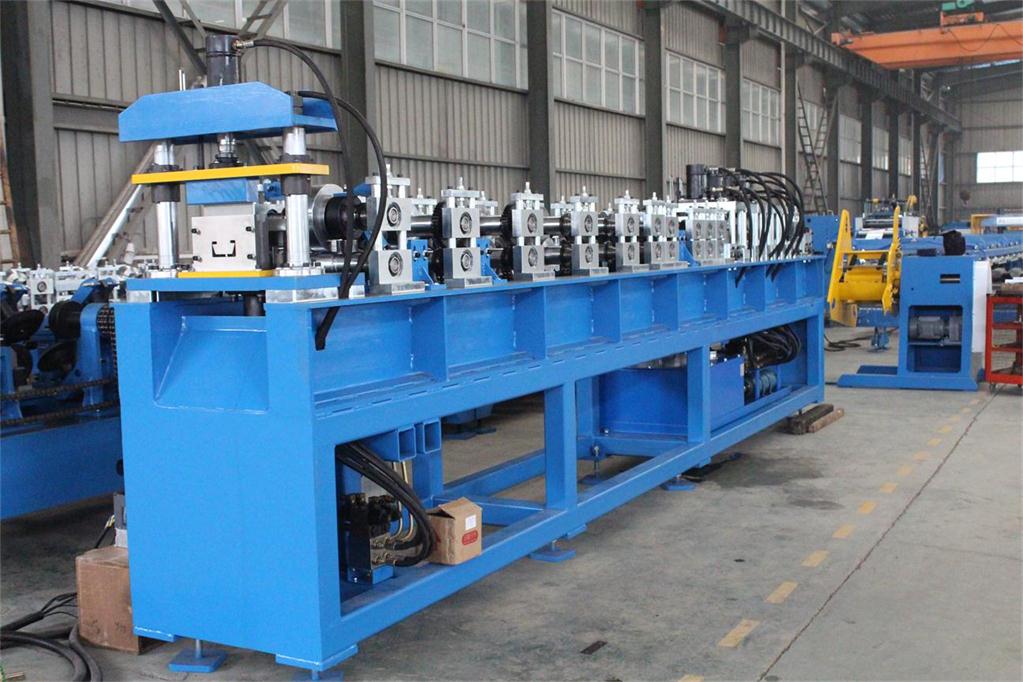

Sistema de perfilado 1 juego
Sistema hidráulico 1 juego
3 Sistema de control eléctrico (incluido software para estructura de acero) 1 juego
4 Apiladora automática / Soporte 1 juego Según el cliente
