Descripción

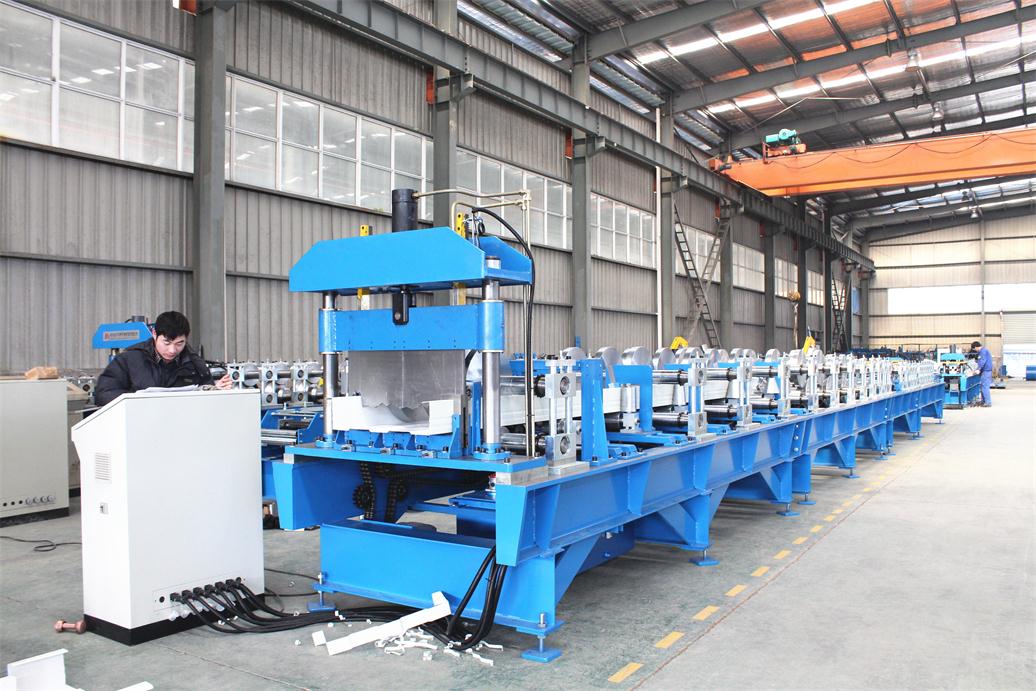

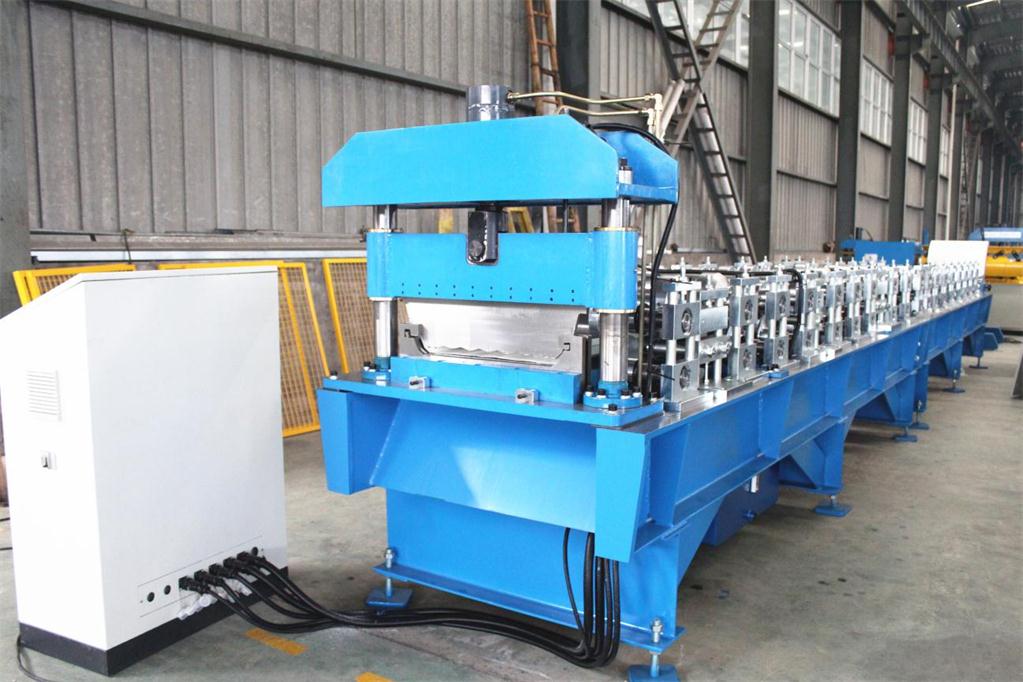

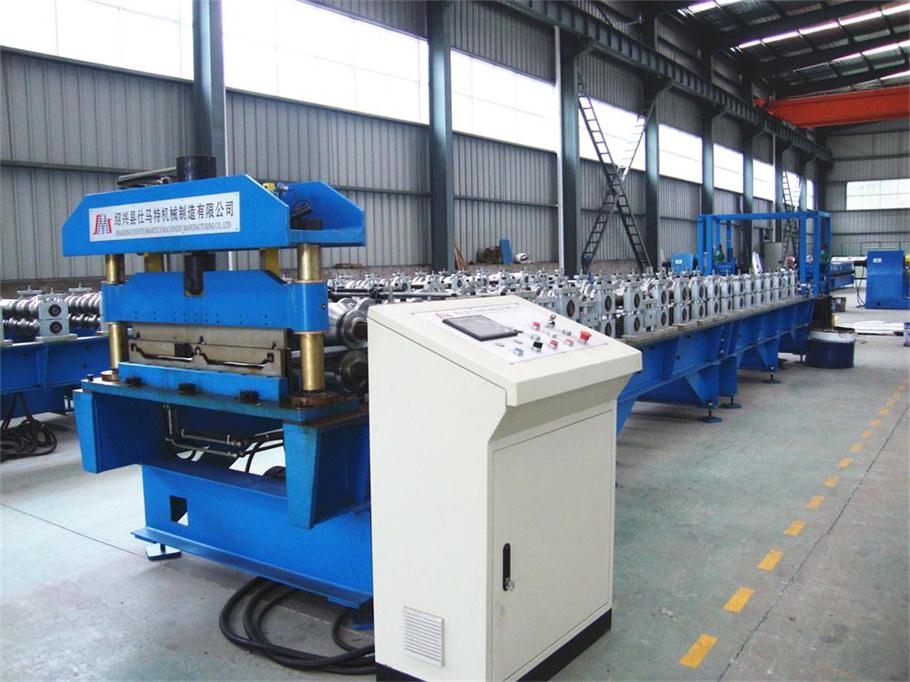

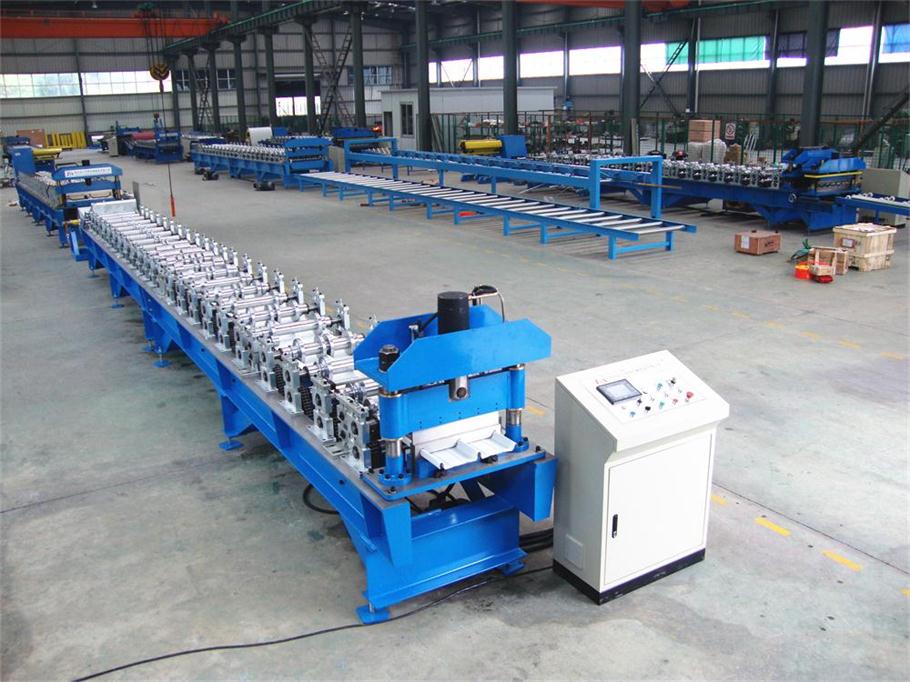

La perfiladora de paneles para techo con articulación oculta es una máquina de perfilado para laminado continuo y conformado en frío de chapas de acero. Nuestra perfiladora de paneles para techo con articulación oculta utiliza como materia prima las chapas de acero y el carro de bobina para colocar las chapas en bobinas en el desenrollador. A través del desenrollado, laminado continuo y conformado en frío, las chapas en bobinas son cortadas automáticamente según los tamaños y las especificaciones requeridas. El apilado de los paneles finalizados puede ser llevado a cabo de manera automática. Nuestro perfiladora de paneles para techo con articulación oculta adopta el control lógico programable (PLC por sus siglas en inglés), frecuencia de corriente alterna (AC por sus siglas en inglés) y tecnología de ajuste de velocidad para realizar trabajos continuos de forma automática. Esta perfiladora de paneles para techo con articulación oculta es una máquina cuyo uso facilita el ahorro energético con una mayor efectividad en la producción de estructuras de acero.

Componentes principales de la perfiladora de paneles para techo con articulación oculta

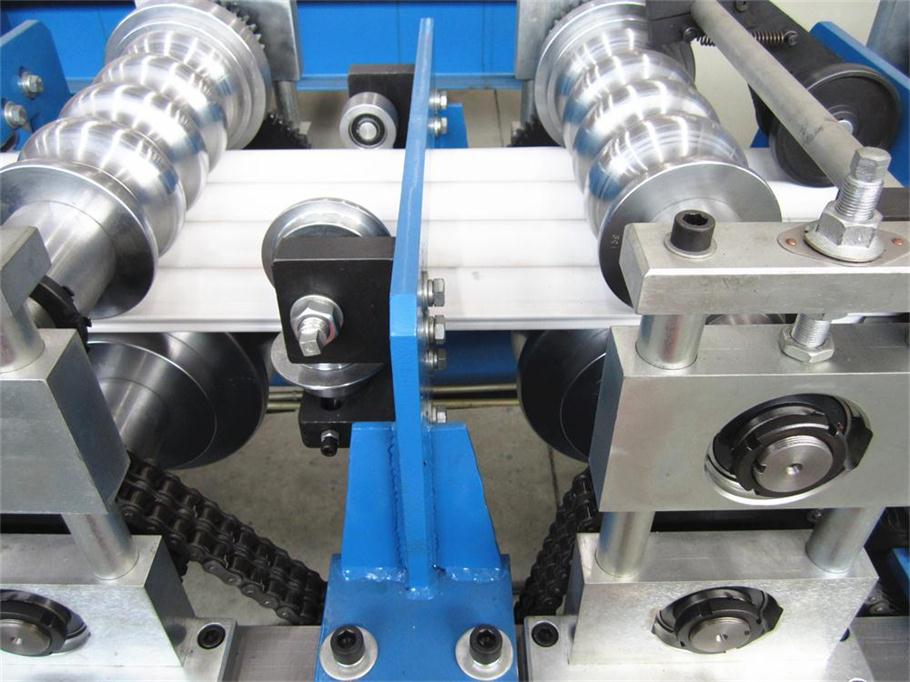

Desenrollador Sistema de guia Sistema de perfilado Sistema de corte Sistema de control eléctrico Sistema hidráulico Soporte

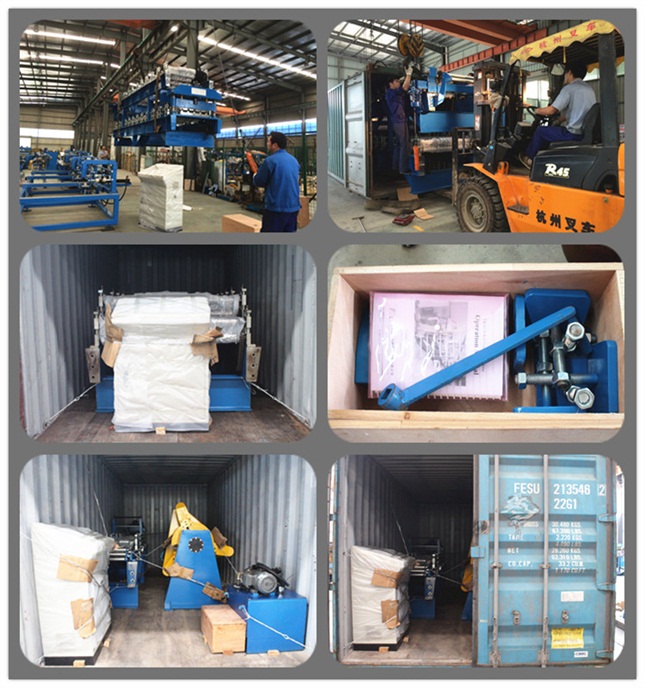

Empaque y transporte

La máquina principal de la perfiladora de paneles para techo con articulación oculta es cargada en contenedores, y las piezas de repuestos se colocan en cajas de madera.

Parámetros

Item Parámetros Observaciones
1 Material adecuado Tipo Chapa de acero colorido
Espesura (mm) 0.4 a 0.7
Límite elástico (MPa) 230 a 300
Ancho (mm) ≤1250
Capacidad de desenrollador 5T/8T/10T Según el cliente
2 Material de rodillos Placa de cromo duro Nº 45
3 Velocidad de línea (m/min) 20
4 Estructura de soporte de eje de rodillo Columna de guia
5 Sistema de control eléctrico PLC Marca: Mitsubishi o Siemens
6 Mesa de operación Pantalla táctil + botones

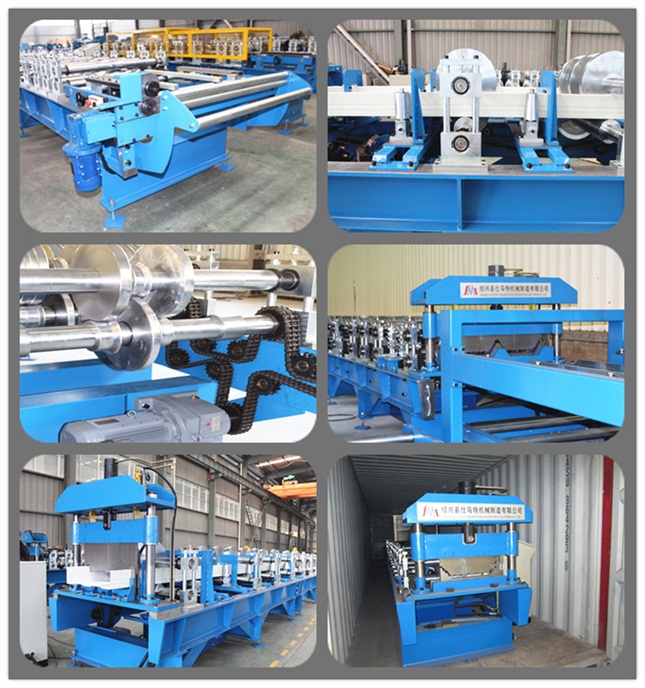

Componentes

Nombre Cantidad Observaciones

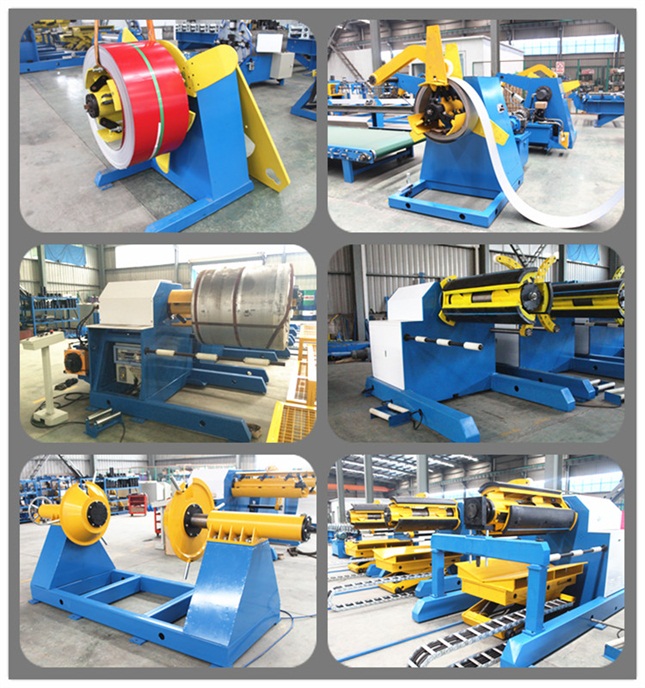

1 Desbobinador 1 juego Según el cliente
2 Máquina principal Dispositivo de pre-corte 1 juego Según el cliente
Dispositivo de alimentación 1 juego
Dispositivo de rodaje 1 juego Según el cliente

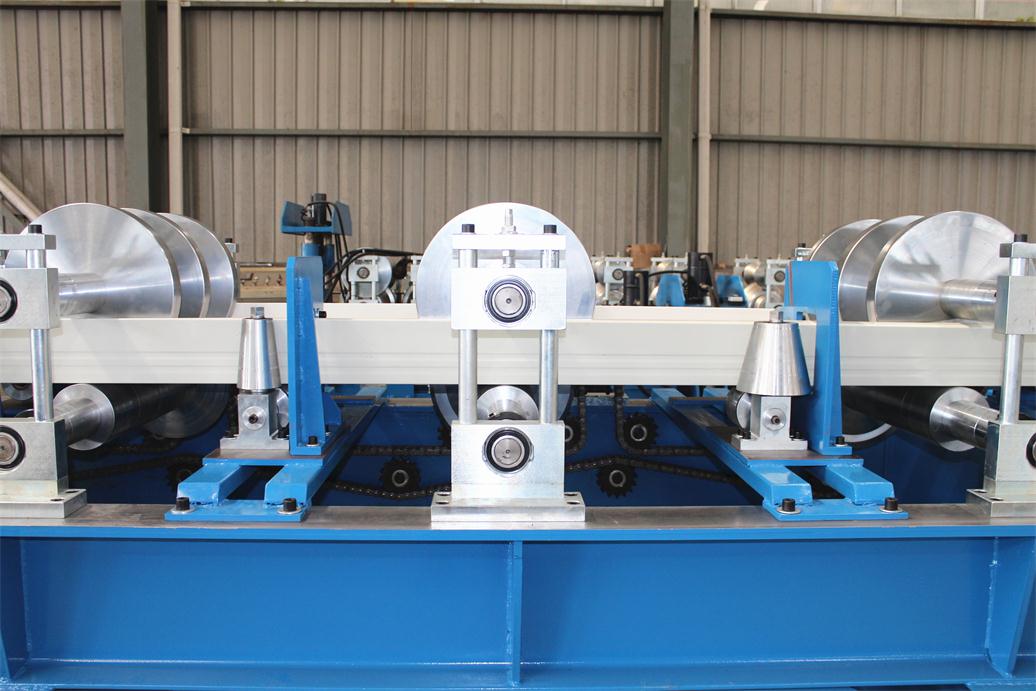

Sistema de perfilado 1 juego
Protección de seguridad móvil 1 juego Según el cliente

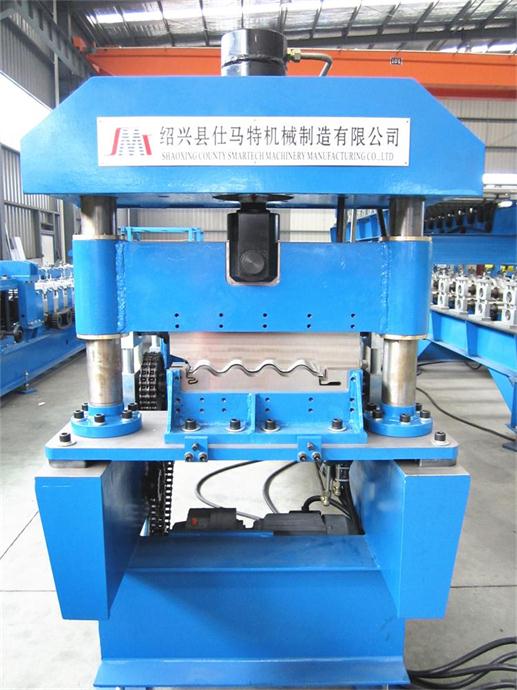

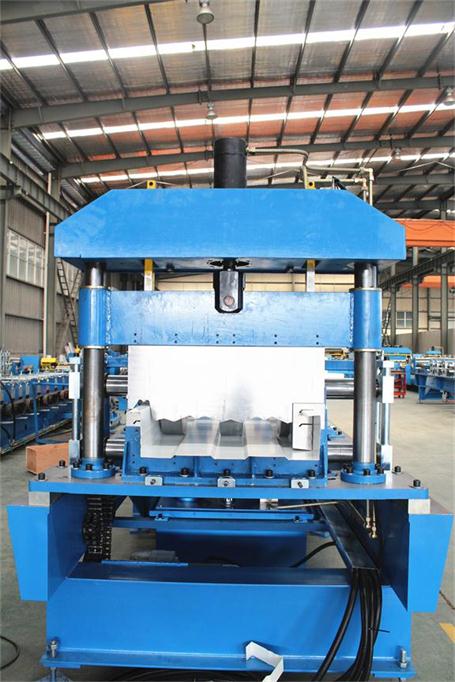

Dispositivo de post-corte 1 juego Sin residuos
Sistema hidráulico 1 juego
3 Sistema de control eléctrico 1 juego

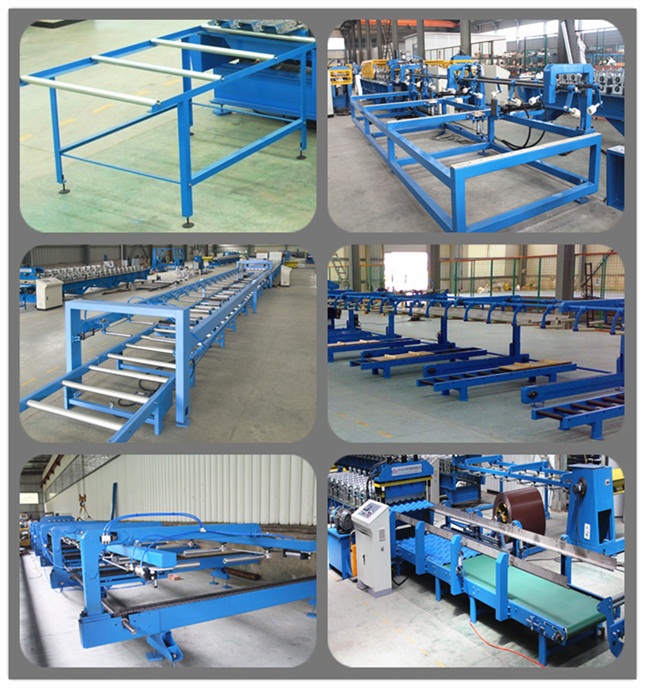

4 Apilador automático/Soporte 1 juego Según el cliente
