Descripción

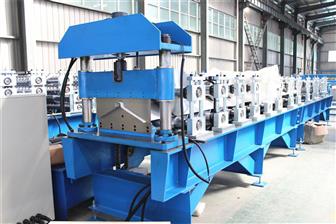

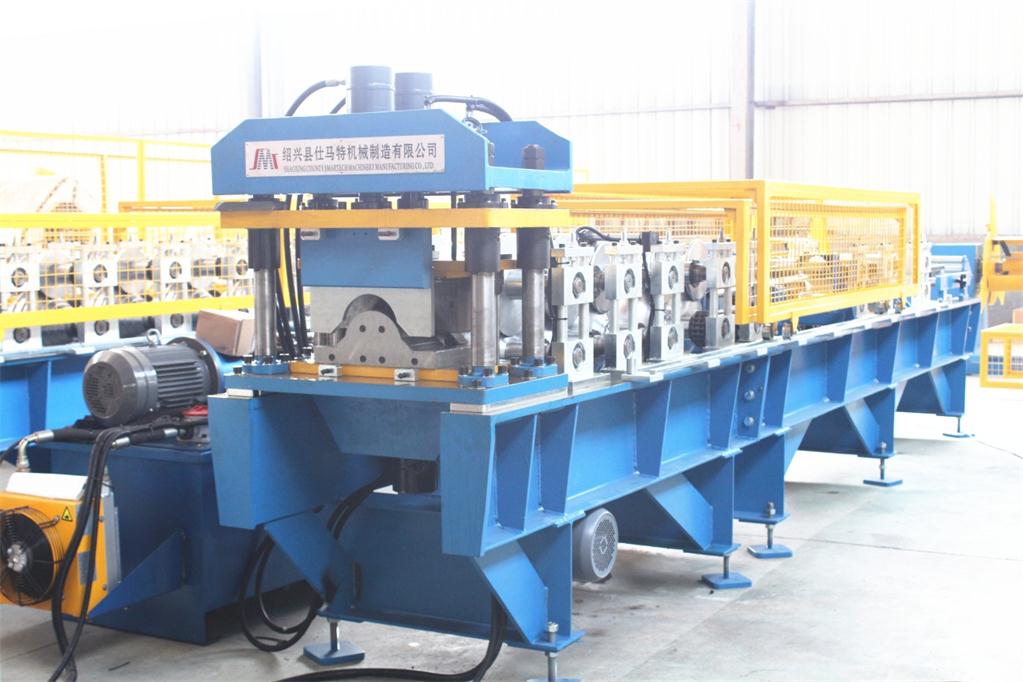

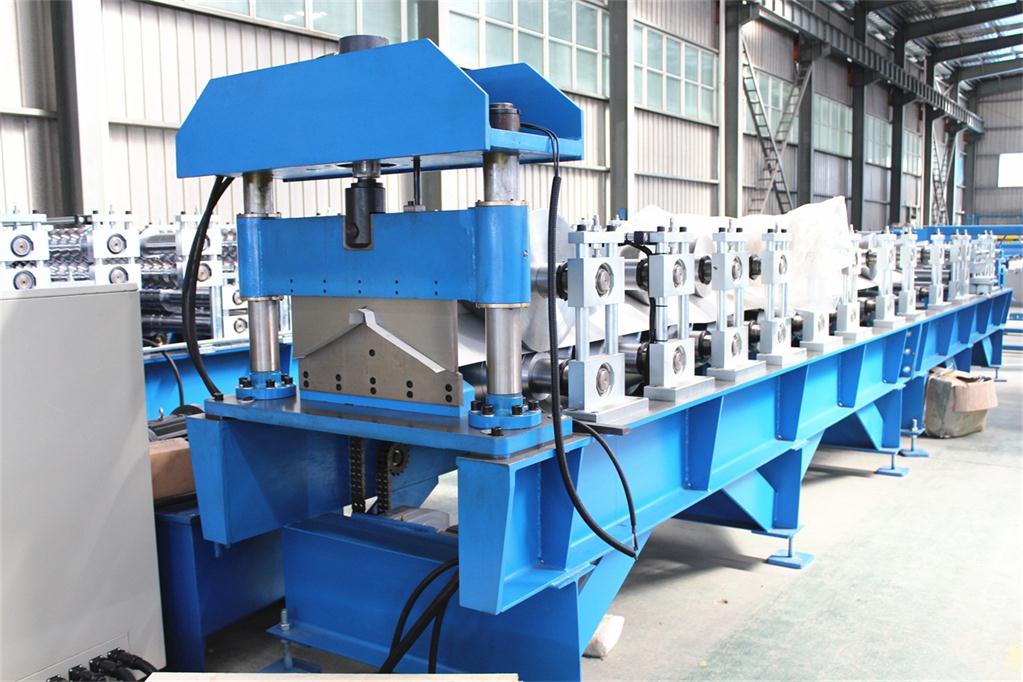

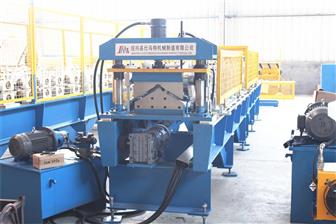

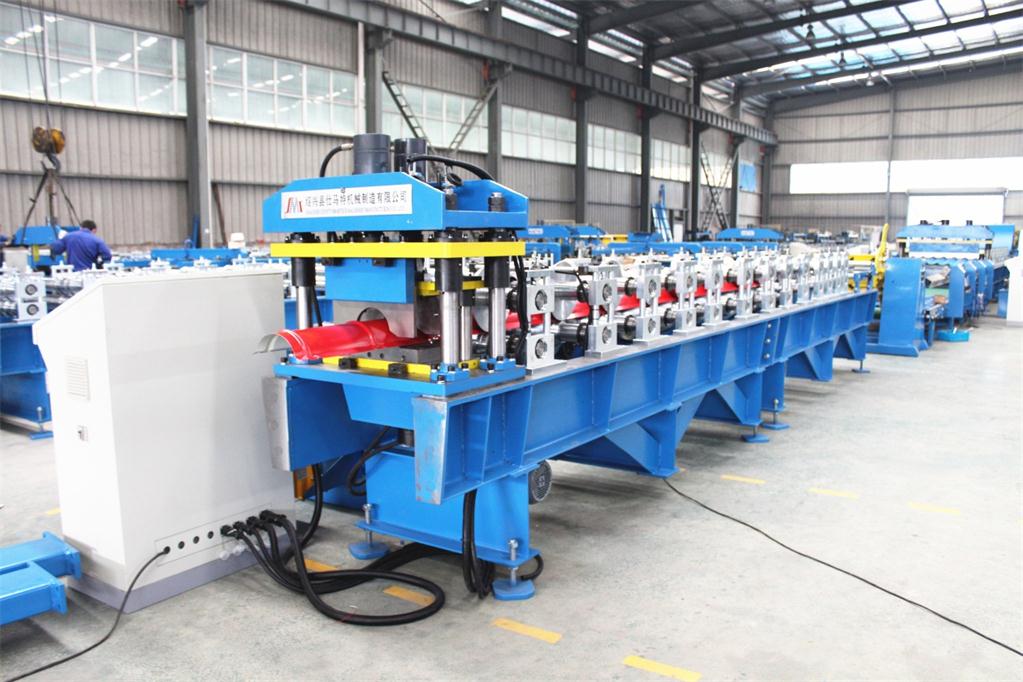

La máquina perfiladora de cumbreras es un equipo innovador de producción de caballetes para estructuras metálicas con mayor efectividad y un considerable ahorro energético. Mediante el proceso de introducción de las láminas en bobina dentro de la máquina perfiladora y a través del laminado continuo en frío, punzado y corte, esta máquina perfiladora de cumbreras produce de forma automática las chapas destinadas a usos específicos.
Uso
La máquina perfiladora se utiliza en la ingenieria constructiva para la fabricación de caballetes metálicos de edificios con estructura metálica..
Proceso
Desenrollador → laminado en frío → punzado único y corte
Ventajas
1. Eje del rodillo soportado por la columna de guía.
2. Transmisión por cadena doble.
3. Accionado por motor eléctrico con dínamos en cada sección.
4. Control Lógico Programable (PLC): Mitsubishi & Siemens.
5. Producción de dos tipos de caballetes para cubiertas de techos: con o sin escalones. La velocidad de producción se puede ajustar a las exigencias del cliente.
Plazo de entrega
Producción en un plazo de sesenta (60) días después del recibo del pago inicial.
Forma de pago
Pago inicial: transferencia del 30% (T/T) del valor total del pedido. El resto del precio denominado en el contrato debe ser pagado por (T/T) antes del envío.
Especificaciones
Nº
|
Item
|
Parámetros
|
Observaciones
|
1
|
Material adecuado
|
Tipo
|
Chapa de acero colorido
|
|
Espesor (mm)
|
0.4 a 0.8
|
Chapa de acero colorido
|
Límite elástico (MPa)
|
230 a 300
|
|
Anchura (mm)
|
≤1250
|
|
Capacidad del desenrollador
|
2T
|
Según el cliente
|
2
|
Material de los rodillos
|
Placa de cromo duro Nº 45
|
|
3
|
Velocidad de línea (m/min)
|
20
|
Tiempo de corte excluido
|
4
|
Estructura de soporte del eje de rodillos
|
Columna guía
|
|
5
|
Sistema de control eléctrico
|
Control lógico programable (PLC)
|
Marca: Mitsubishi o Siemens
|
6
|
Mesa de operación
|
Pantalla táctil y botones
|
|

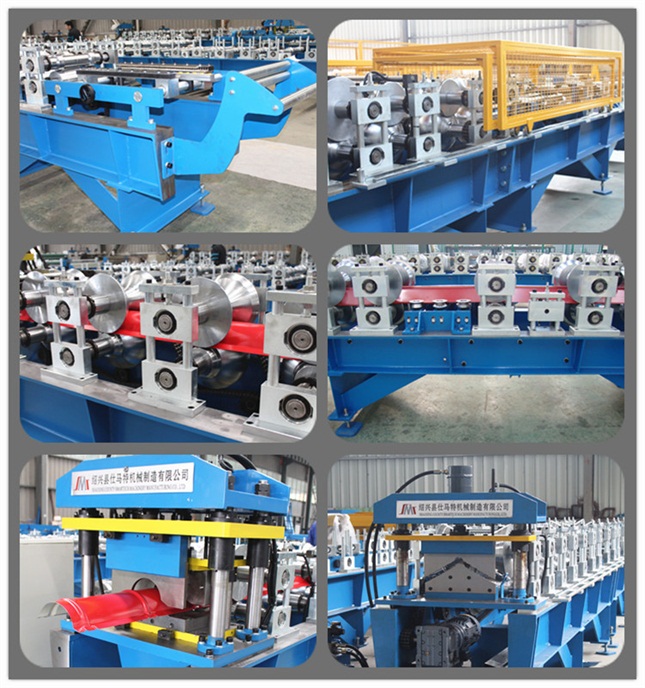

Componentes de la máquina perfiladora de cumbreras
Nº
|
Nombre
|
Cantidad
|
Observaciones
|
1
|

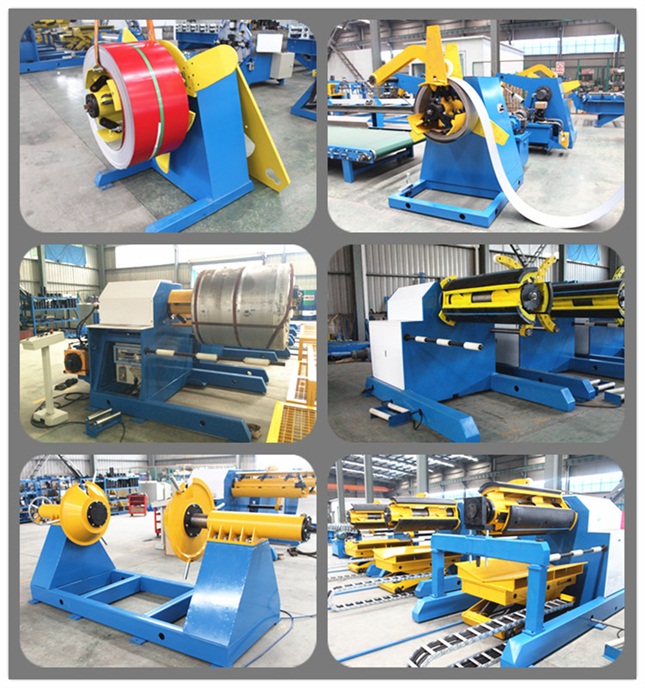

Desenrollador
|
1 juego
|
Según el cliente
|
2
|

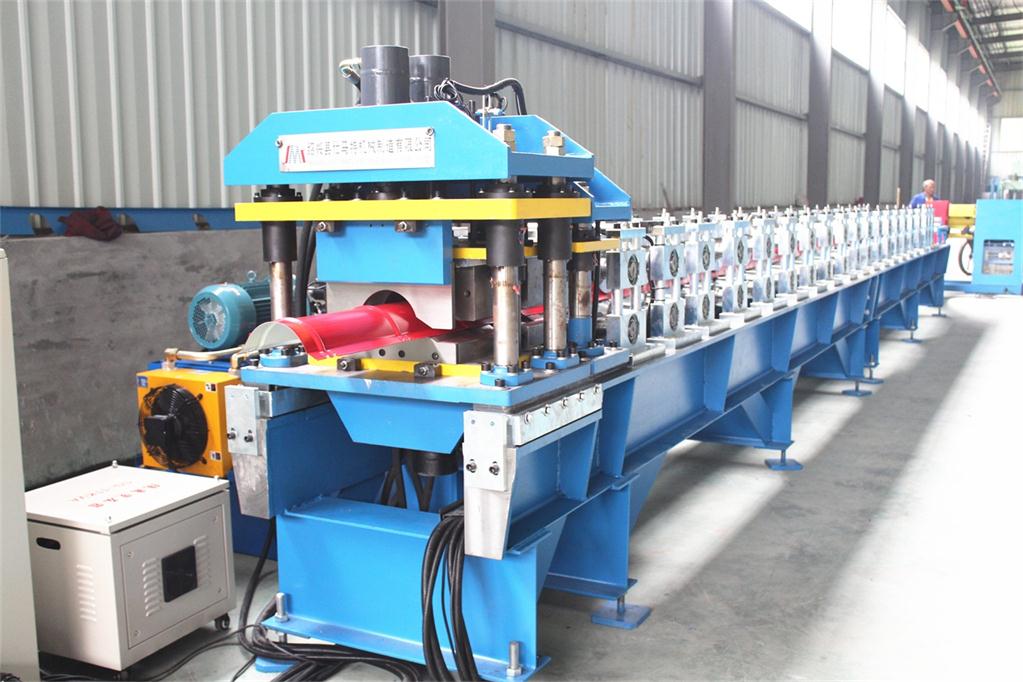

Máquina principal
|

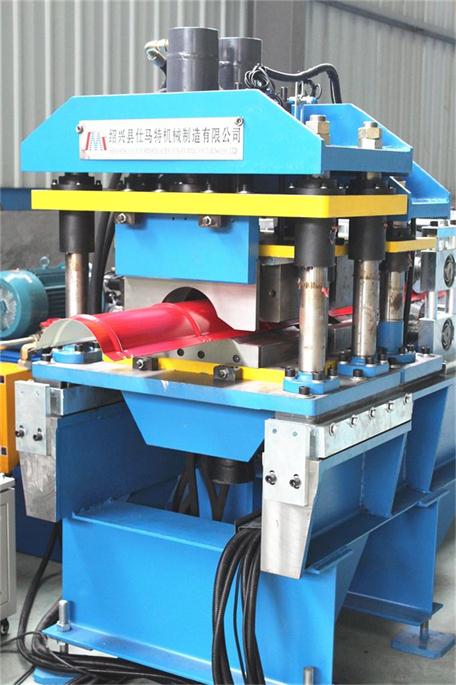

Dispositivo de pre-corte
|
1 juego
|
Según el cliente
|
Dispositivo de alimentación
|
1 juego
|
|

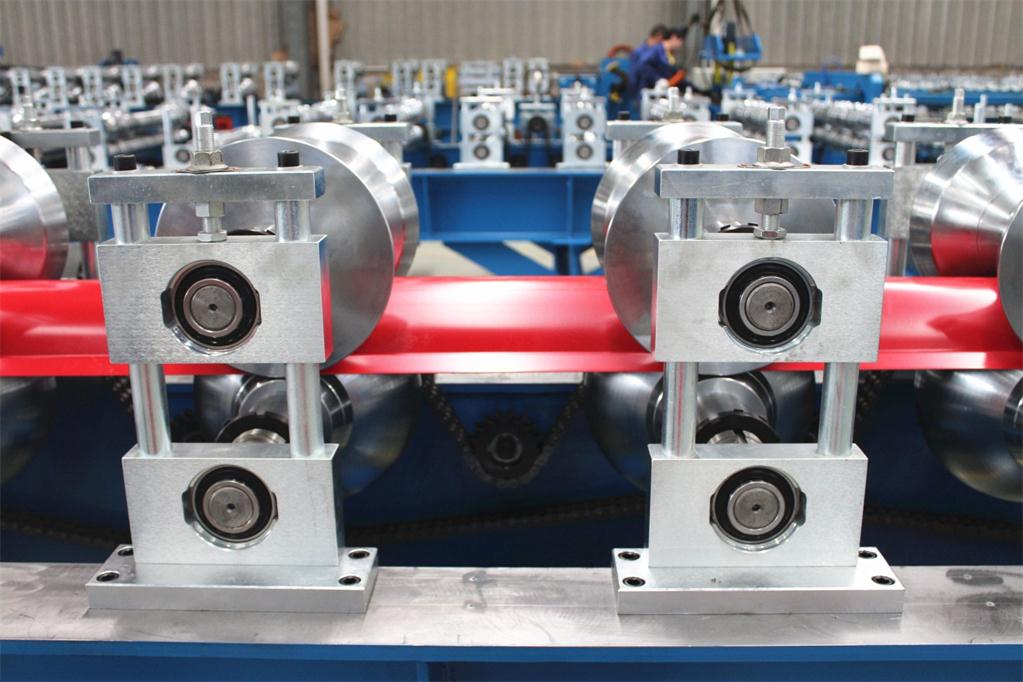

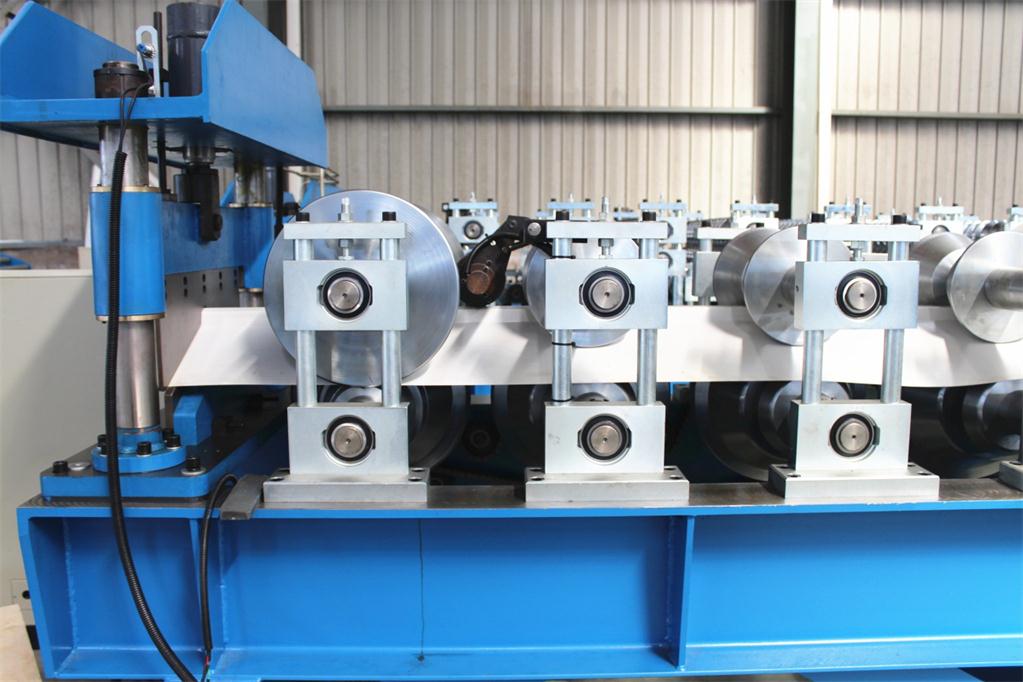

Sistema de perfilado
|
1 juego
|
|
Protección de seguridad móvil
|
1 juego
|
Según el cliente
|

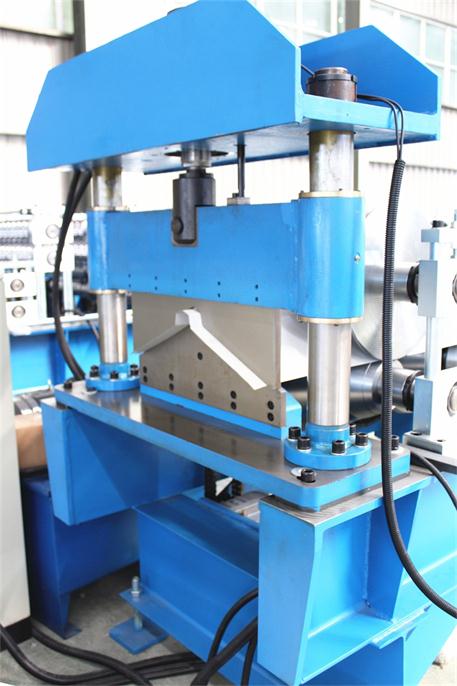

Dispositivo de post-corte
|
1 juego
|
|

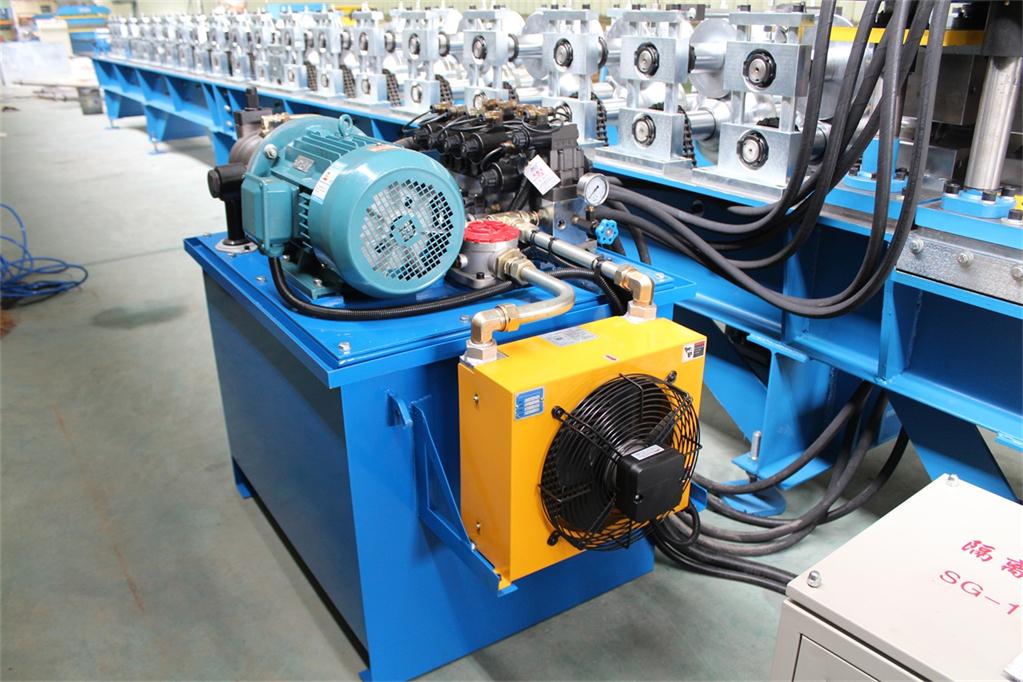

Sistema hidráulico
|
1 juego
|
|
3
|
Sistema de control eléctrico
|
1 juego
|
|
4
|

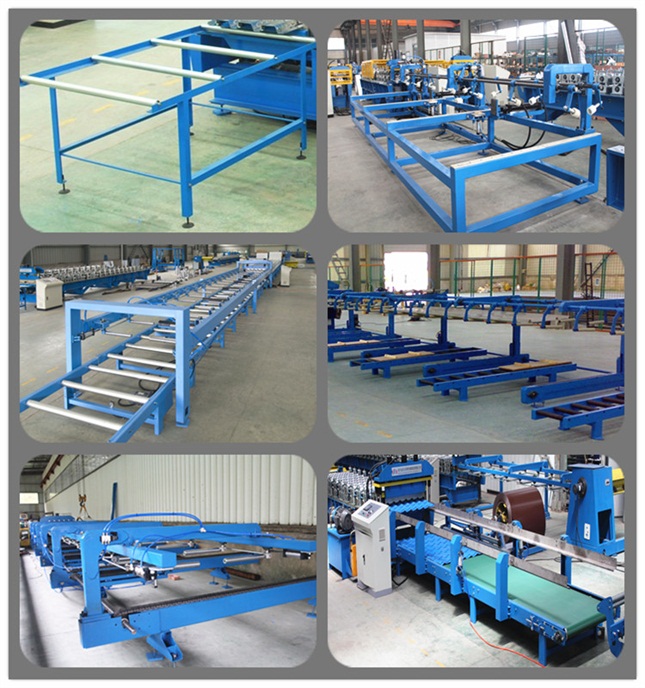

Apiladora automática/Soporte
|
1 juego
|
Según el cliente
|
