Descripción

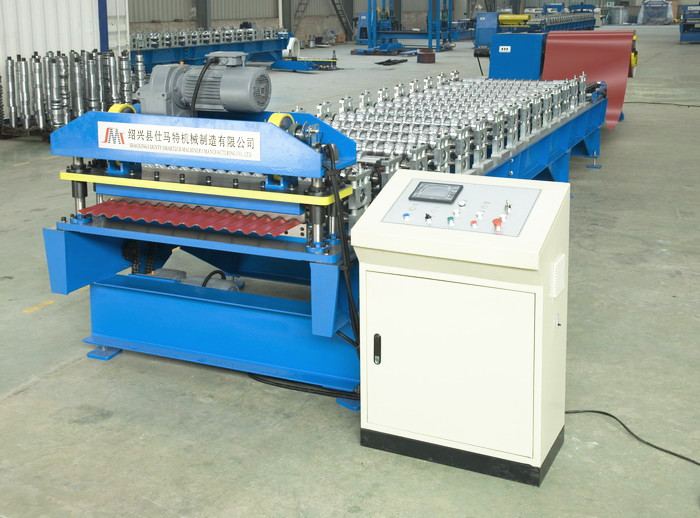

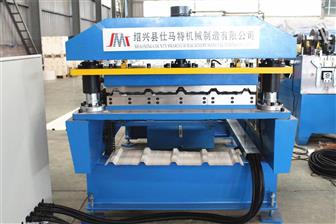

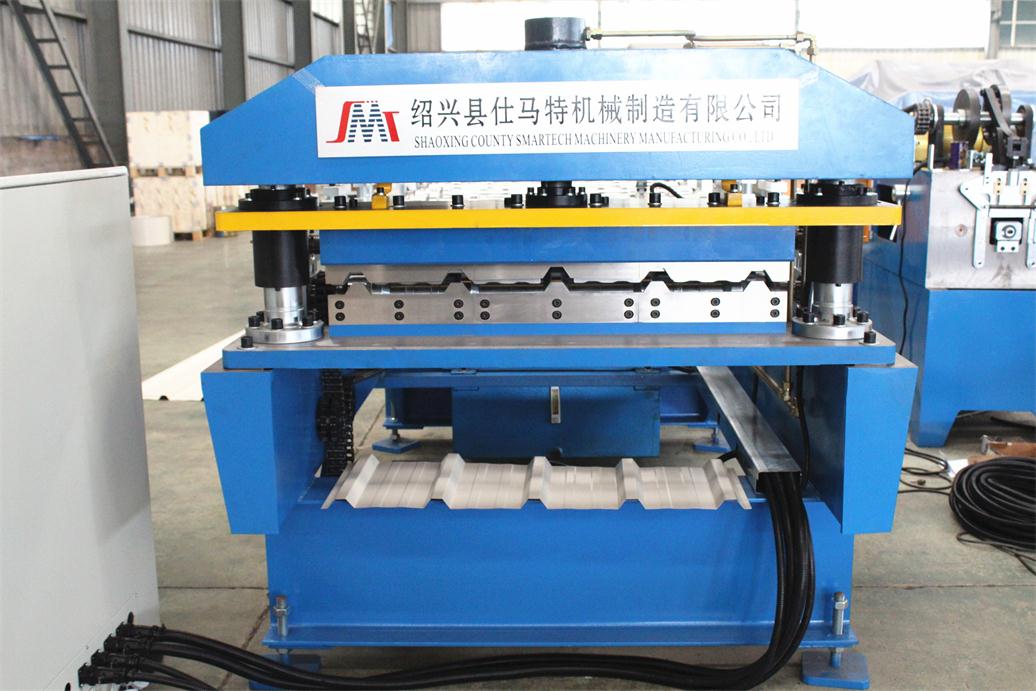

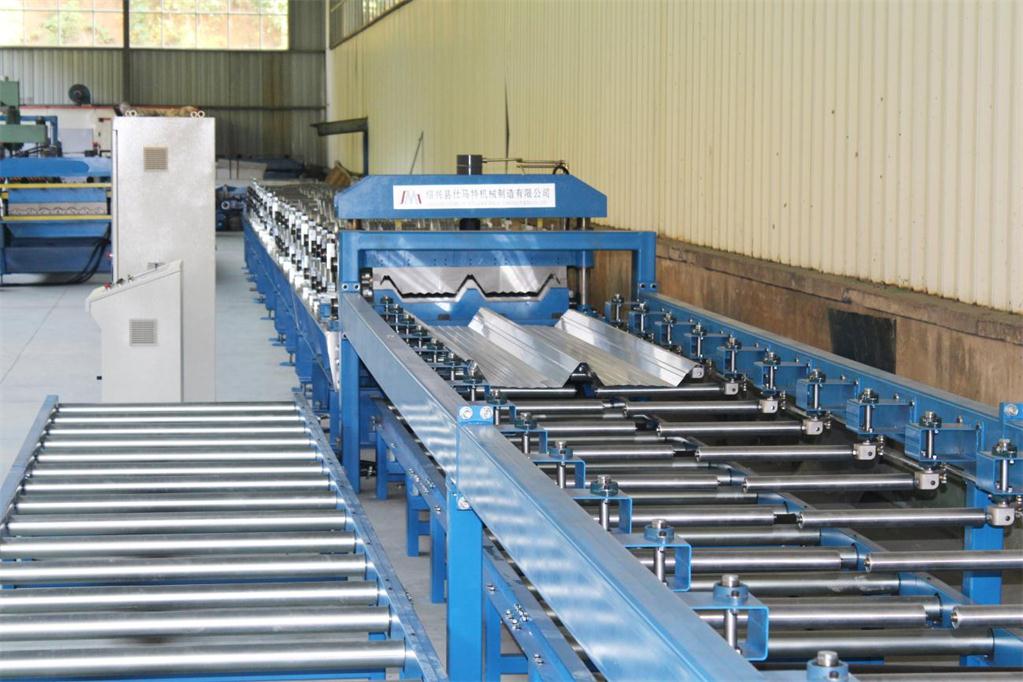

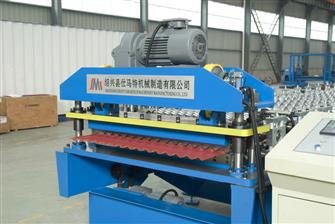

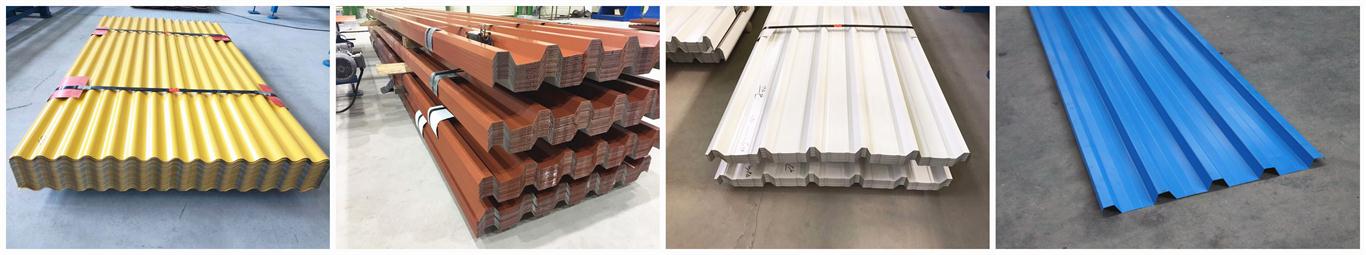

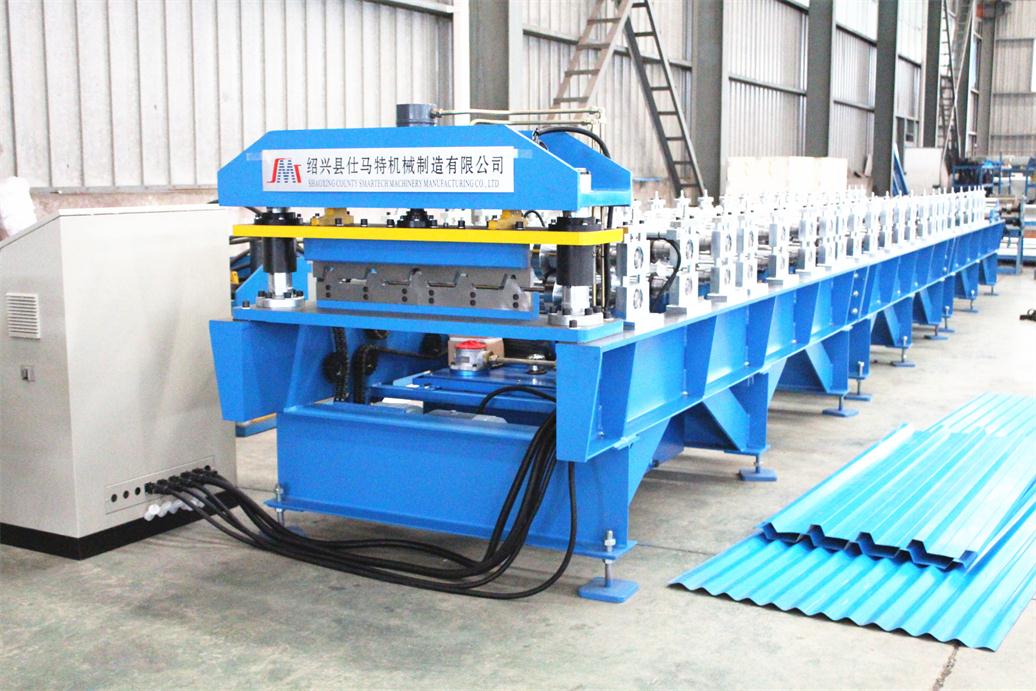

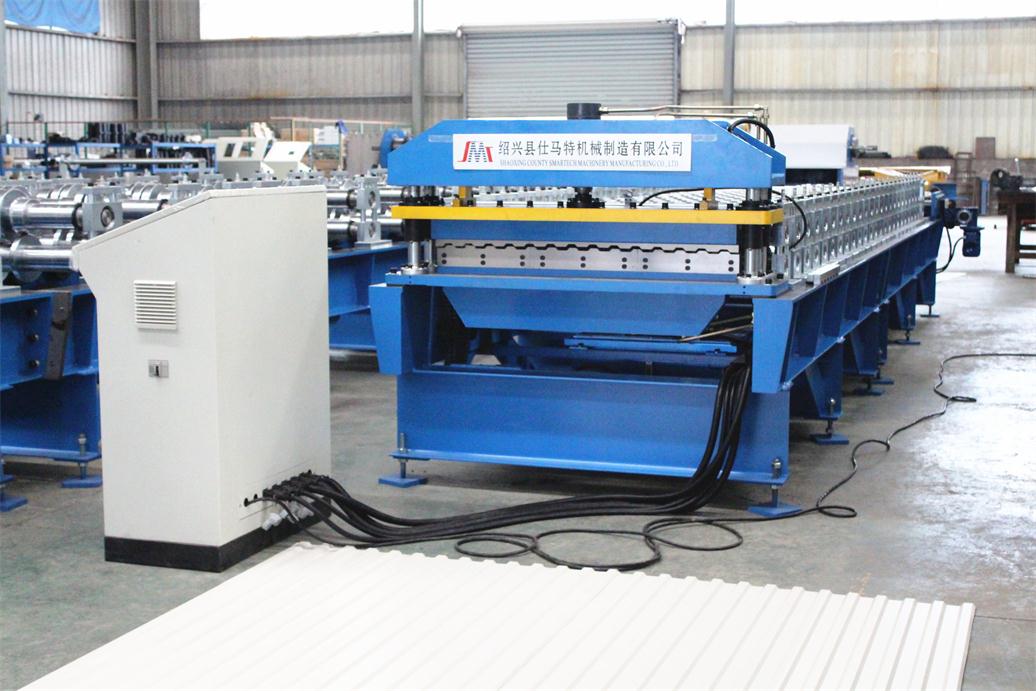

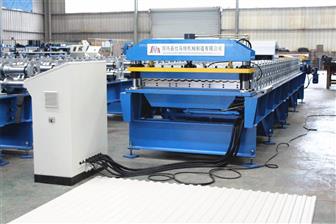

Nuestra perfiladora de chapas trapezoidales y ondulados para cubiertas y fachadas es una máquina perfiladora para laminado continuo y conformado en frío de chapas de acero. Nuestra perfiladora de paneles corrugados adopta la chapa de acero en bobina como materia prima y el carro portabobinas para el translado de las chapas en bobinas hasta el desenrollador.

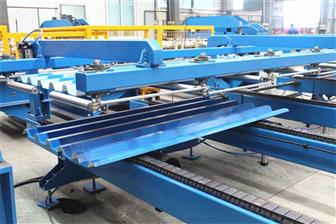

A través del desenrollado, laminado continuo y conformado en frío, las chapas en bobinas son automáticamente cortadas en los tamaños y las especificaciones requeridas. El apilado del panel finalizado puede se llevado a cabo de manera automática. La perfiladora de paneles corrugados adopta el sistema de control lógico programable (PLC por sus siglas en inglés), frecuencia de corriente alterna (AC por sus siglas en inglés) y tecnología de ajuste de velocidad para realizar trabajos contínuos de forma automática. Esta perfiladora de chapas trapezoidales es ideal para acero corrugado o trapezoidales pues su uso significa mayor efectividad con ahorro energético.

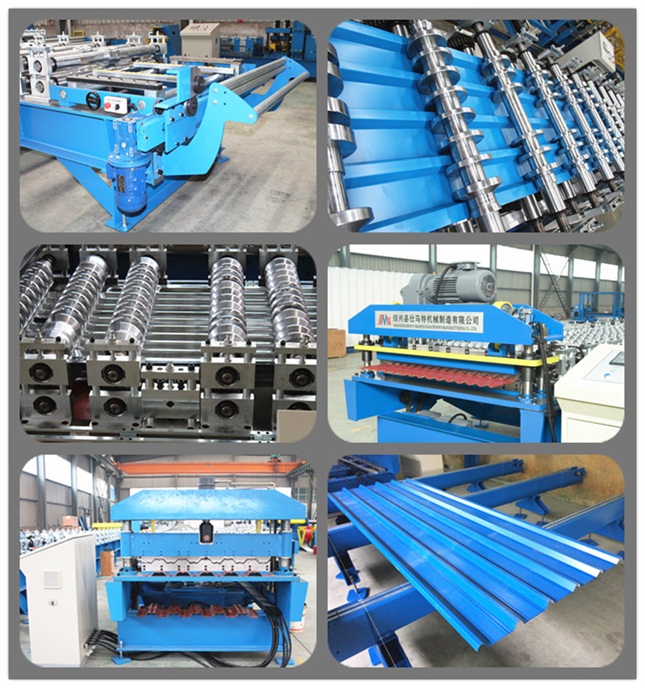

Componentes principales

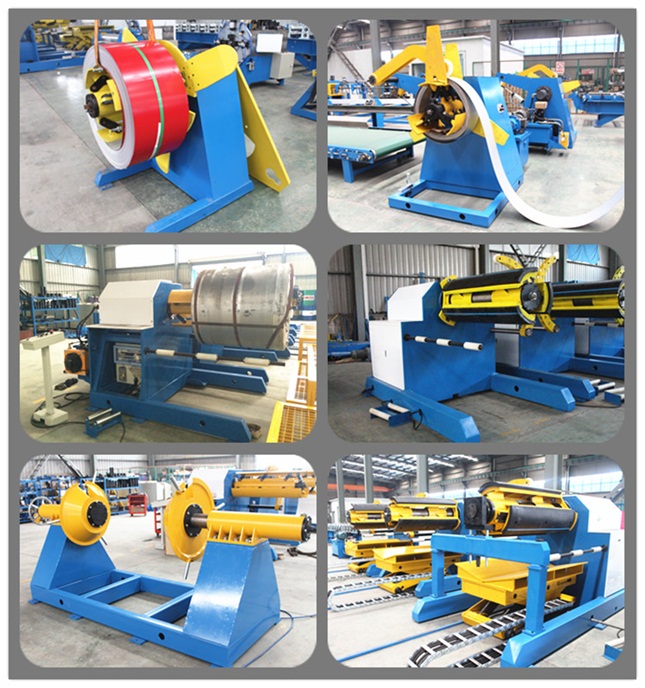

Desenrollador
Sistema de guía

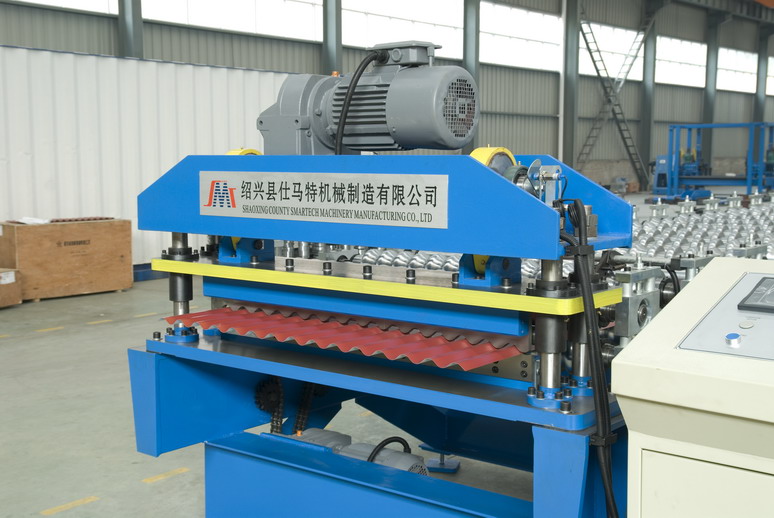

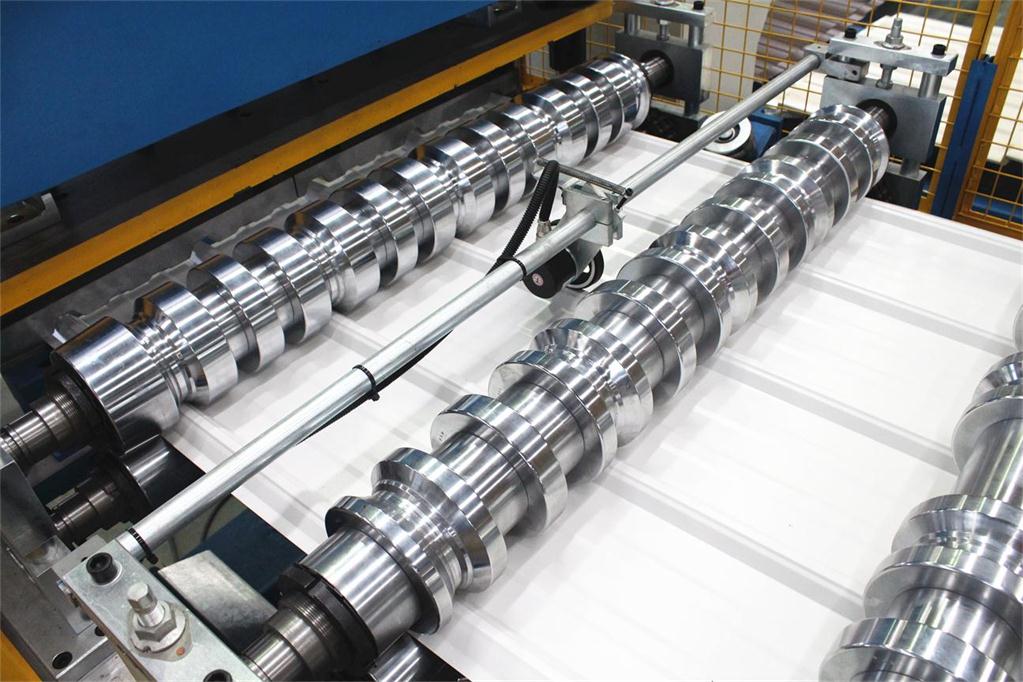

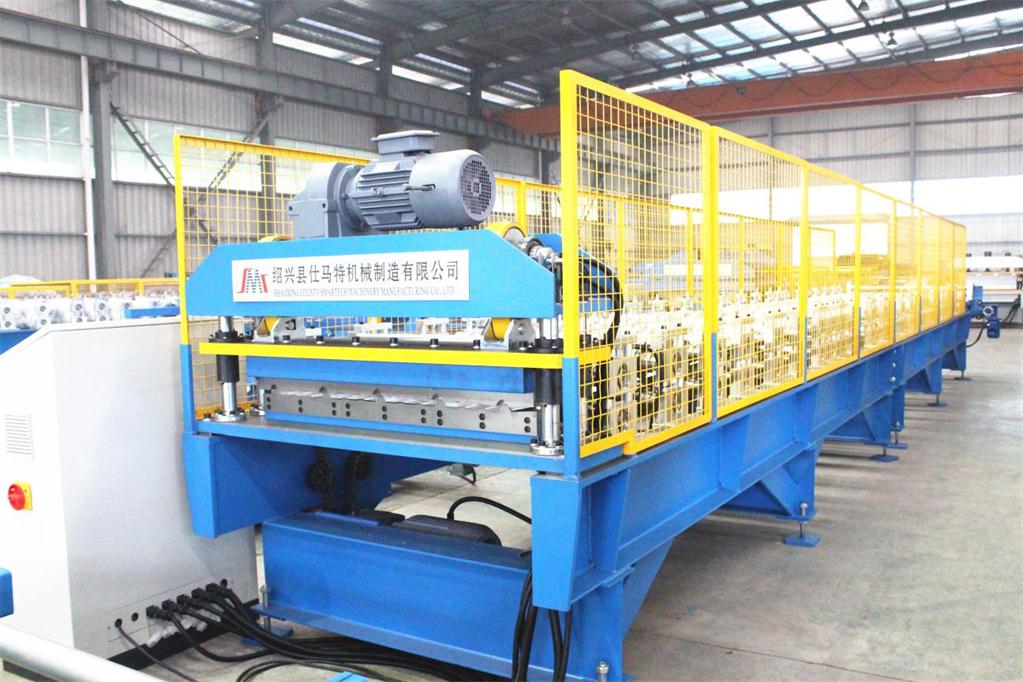

Sistema de perfilado
Sistema de corte
Sistema de control eléctrico
Sistema hidráulico
Soporte

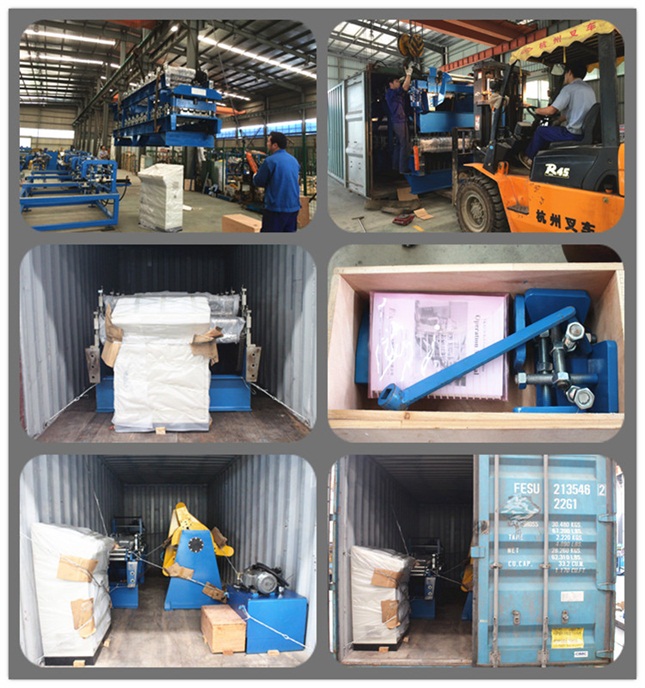

Empaque y transporte
La máquina principal de la perfiladora de paneles corrugados es colocada en contenedores, mientras que las piezas de repuestos se colocan en cajas de madera.
Especificaciones
Nº
|
Item
|
Parámetros
|
Observaciones
|
1
|
Material indicado
|
Tipo
|
Chapa de acero colorido
|
|
Espesor (mm)
|
0.4 a 0.7
|
|
Límite elástico (MPa)
|
230 a 300
|
|
Anchura (mm)
|
≤1250
|
|
Capacidad de devanadora
|
5T/8T/10T
|
Establecido por el cliente
|
2
|
Material de los rodillos
|
Placa de cromo duro Nº 45
|
|
3
|
Velocidad de línea (m/min)
|
20/30/50/60
|
|
4
|

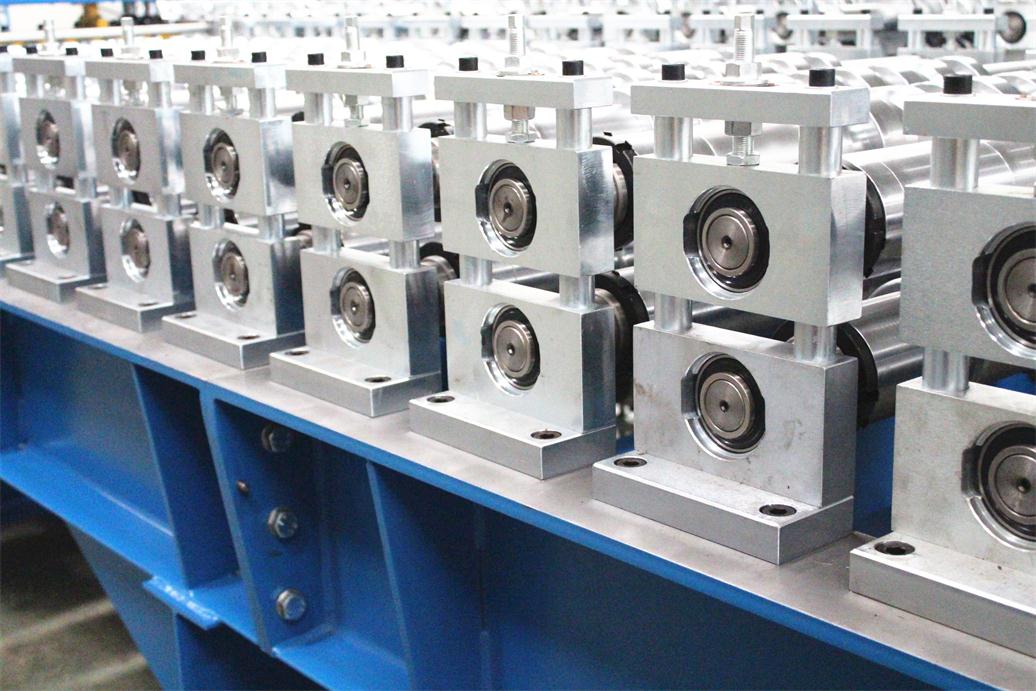

Estructura de soporte de eje de rodillo
|
Columna de guía
|
|
5
|
Sistema de control eléctrico
|
PLC
|
Marca: Mitsubishi o Siemens
|
6
|
Mesa de operación
|
Pantalla táctil y botones
|
|
Componentes
Nº
|
Denominación
|
Cantidad
|
Observaciones
|
1
|
Desenrollador
|
1 juego
|
Establecido por el cliente
|
2
|
Máquina principal
|
Dispositivo de pre-corte
|
1 juego
|
Establecido por el cliente
|
Dispositivo de alimentación
|
1 juego
|
|
Dispositivo de rodaje
|
1 juego
|
Establecido por el cliente
|
Sistema de rodaje
|
1 juego
|
|
Protección de seguridad móvil
|
1 juego
|
Establecido por el cliente
|
Dispositivo de post-corte
|
1 juego
|
Sin desechos
|
Sistema hidráulico
|
1 juego
|
|
3
|
Sistema de control eléctrico
|
1 juego
|
|
4
|

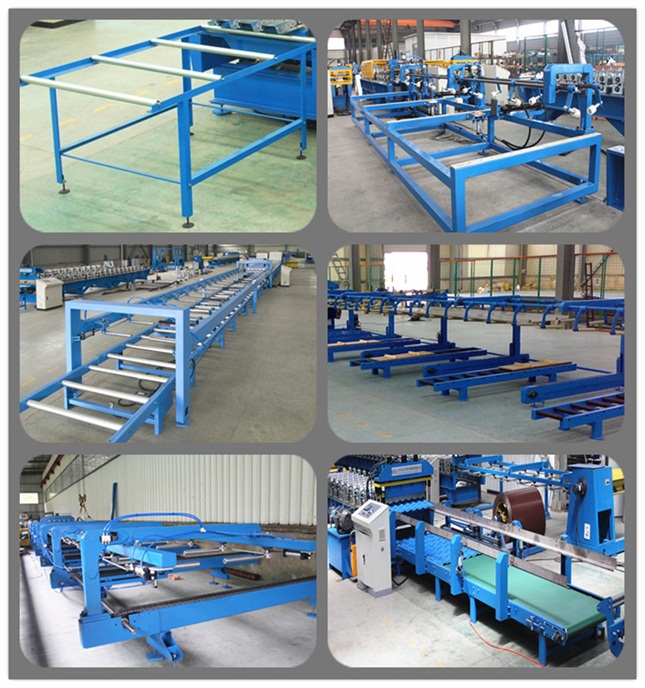

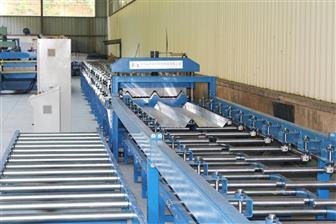

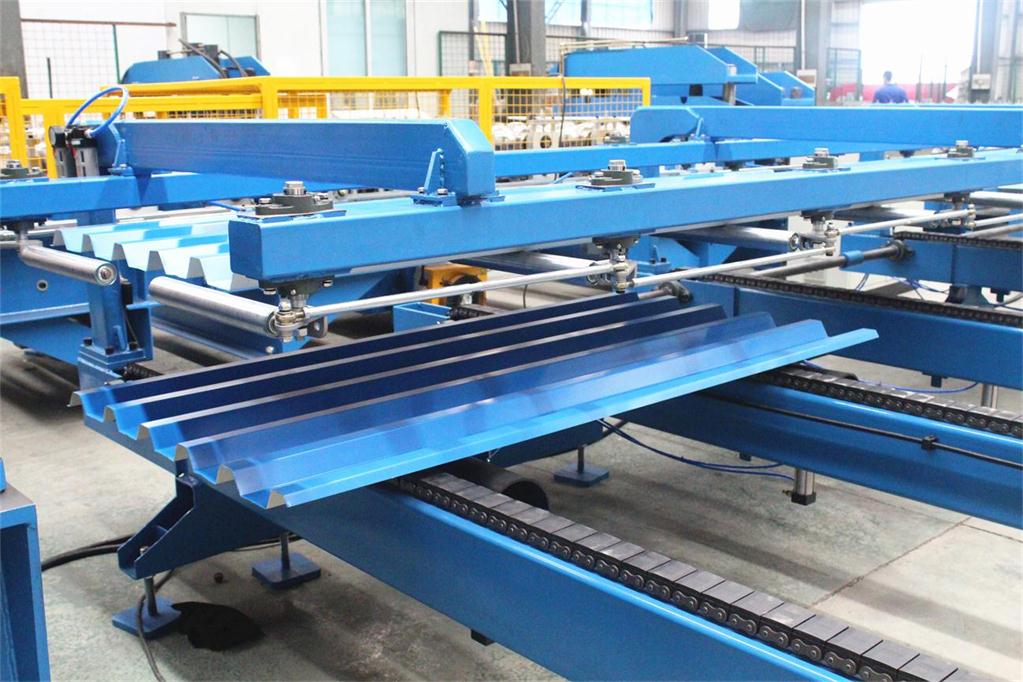

Apiladora automática / Soporte
|
1 juego
|
Establecido por el cliente
|
